CALIBSO

CALIBSO 제품특징

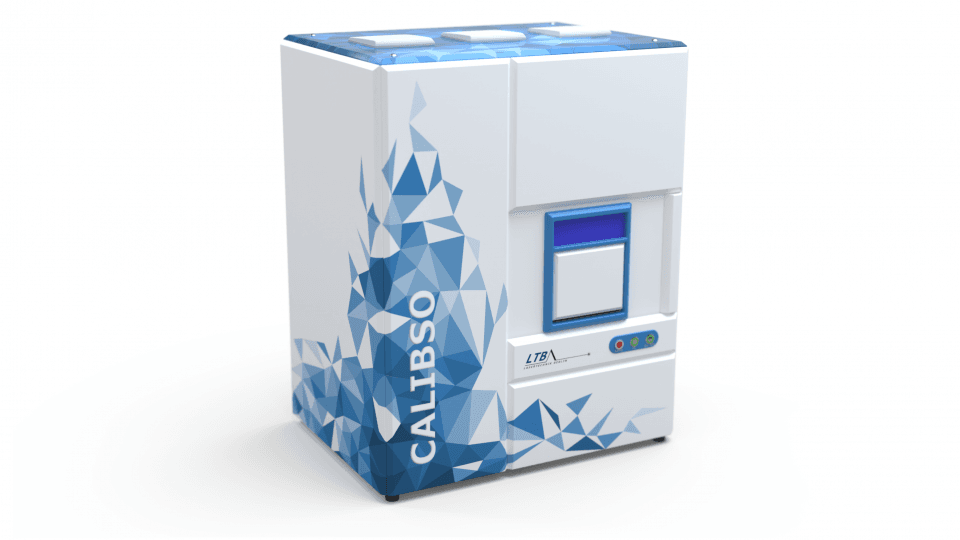

LTB CALIBSO는 콤팩트한 데스크탑 설계를 바탕으로 한 클래스 1(Class 1) 레이저 안전 등급의 일체형 분석 장비입니다. 고성능 에쉘 분광기(ARYELLE)와 레이저 광원이 내부 리지드 섀시에 통합되어 있으며, 전용 샘플 챔버 내에서 고속 매핑 분석을 수행합니다. 복잡한 광학 정렬 없이 플러그 앤 플레이(Plug & Play) 방식으로 즉시 운용 가능합니다.

• 3축 정밀 전동 스테이지: 미크론($\mu m$) 단위의 정밀 제어가 가능한 XY-Z 전동 스테이지 탑재
• 자동 포커싱 센서: 시료 표면의 굴곡을 실시간 감지하여 레이저 초점을 자동 보정하는 광학 센서 내장
• Class 1 안전 하우징: 인터락 시스템이 적용된 밀폐형 구조로 별도의 레이저 안전실 불필요
• 통합 광학 설계: ARYELLE 분광기와 레이저 경로가 고정된 일체형 광학 벤치 구조로 진동에 강함
• 내장 카메라 모니터링: 고해상도 USB 카메라를 통한 실시간 샘플 관찰 및 분석 지점 지정.

CALIBSO 어플리케이션

• 금속 합금 성분 정밀 분석
• 지질학 샘플의 평면 원소 매핑
• 품질 관리(QC)

▶ 하드웨어 및 광학 사양 (Hardware & Optics)

구분 (Category)	항목 (Parameter)	상세 사양 (Specifications)
Measuring technique	분석 기술	Laser-induced breakdown spectroscopy (LIBS)
Analysis Type	분석 유형	Qualitative and quantitative multi-elemental analysis
Laser	레이저 소스	Diode pumped 1064 nm
	반복률 (Repetition rate)	40 Hz
	펄스 에너지	1 – 26 mJ (무단계 조절 가능)
Spectrometer	파장 범위	210 nm – 850 nm
	분해능 (Resolution)	28 pm – 113 pm
XYZ-stage	이동 범위 (Travel)	X=145 mm, Y=95 mm, Z=50 mm
	분해능/반복성	10 µm / 10 µm
Sample Imaging	카메라 사양	CMOS camera-based, 6 Mpixel
	촬영 영역 (Field)	~ 19 mm x 28 mm
	이미지 분해능	25 µm
General	크기 (Dimensions)	810 mm x 1100 mm x 590 mm
	무게 (Weight)	< 200 kg
	안전 등급 (Safety)	Laser class 1

▶ 소프트웨어 및 기능 (Software & Functionality)

🖥️ 측정 방법 (Measuring Methods)

• Single measurement: 단일 측정
• Continuous single measurement: 연속 단일 측정
• Multipoint Measurement: 다점 측정
• Mapping: 맵핑 분석
• Depth profile: 깊이별 프로파일 분석
• Measurements “On the fly”: 이동 중 실시간 측정

📊 분석 기능 (Analysis)

• Elemental analysis: NIST 데이터베이스 기반 원소 분석
• Material classification: PCA 또는 PLS-DA 기반 재질 분류
• Quantification (Univariate): 단변량 물질 정량 분석
• Quantification (Multivariate): 다변량 물질 정량 분석 (PLS, Lasso)

🛠️ 액세서리 (Accessories)

• Standard samples: 표준 시료 제공
• Reference materials: 샘플 테이블 내 LIBS 통합 참조 표준 물질 포함
