ET-100

Emissometer

제품 설명

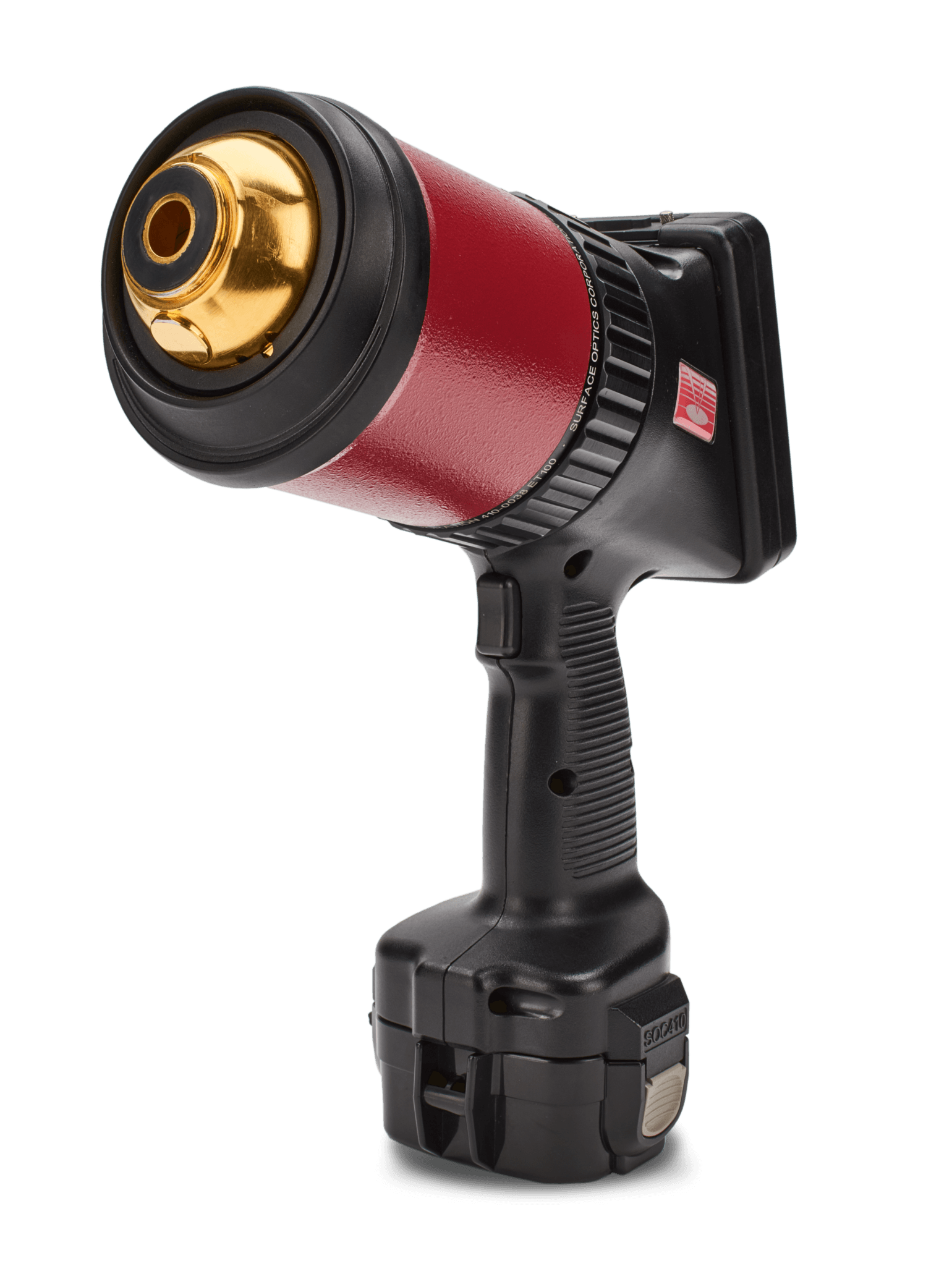

ET-100 전반 방사율 측정기 (Total Hemispherical Emittance Meter)

전반 방사율(Emittance) 측정

ET-100은 1.5~21 µm 파장 범위에서 방향성 반사율을 측정하며, 총 반구 방사율(Total Hemispherical Emittance)을 계산하는 장비입니다.
이 장치는 ASTM E408 표준에 부합하며, 고정밀 측정과 간편한 조작이 가능한 휴대형 시스템으로 설계되었습니다.
두 개의 선택적 밴드 내 반사율과 방사율 측정을 지원하며, 측정 결과는 디지털 디스플레이를 통해 즉시 확인할 수 있습니다.

주요 장점 (Core Benefits)

반사율 및 방사율 동시 측정 — 1.5~~2.0, 2.0~~3.5, 3.0~~4.0, 4.0~~5.0, 5.0~~8.0, 8.0~~12.0, 10.5~21 µm 대역 지원
ASTM E408 표준 준수
측정 시간 단축 — 가열이나 냉각 과정이 필요 없는 빠른 측정
간편한 사용성 — 샘플 장착 후 버튼 하나로 측정 수행
이중 입사각 선택 — 20° 및 60° 입사각 지원
실온 샘플 측정 가능 — 열적 가열 없이도 시료 특성 분석

응용 분야 (Applications)

IR 서명(IR Signature) 관리
열전달 연구 및 복사율 기반 모델링
코팅 및 표면 재료의 열적 특성 평가
열분석용 재료 방사율 교정
웨이퍼 및 박막 열방사 특성 측정

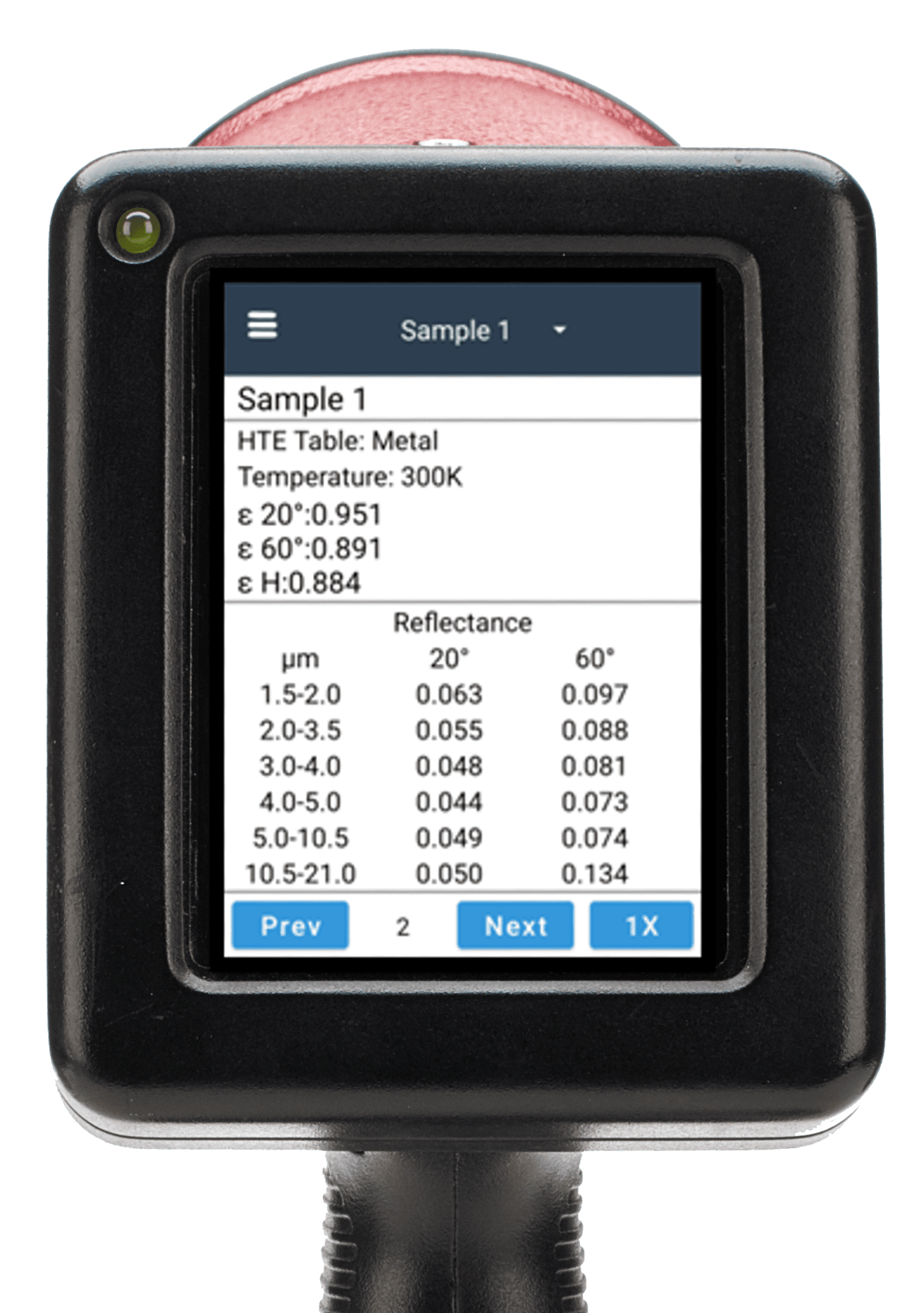

소프트웨어 (Intuitive Software)

ET-100은 직관적인 터치스크린 소프트웨어 인터페이스를 제공하며, 다음 기능을 지원합니다.

온도 선택
교정 절차 안내
샘플 이름 및 데이터 라벨링
실시간 측정값 표시
방사율 계산용 밴드 선택 기능

구성품 (In the Box)

ET-100 본체
스페큘러 골드 교정 시편
충전 배터리 및 충전기
데이터 저장용 SD 카드
휴대용 하드 케이스

제품 사양

Measured Parameter

Directional hemispherical reflectance (DHR)

Method

Integrated total reflectance in a band for a given angle of incidence

Measured Value

Absolute reflectance (ρ)

Calculated Value

Directional thermal emissivity at 20°, directional thermal emissivity at 60°, hemispherical thermal emissivity

Wavelength Bands

1.5 ~ 2.0 / 2.0–3.5 / 3.0–4.0 / 4.5–5.0 / 5.0–8.0 / 8.0–12.0 / 10.5–21.0 µm

Angle of Incidence

20° or 60° from normal incidence °

Calibration Coupon

Specular Gold

Accuracy

±0.005

Repeatability

±0.005 units

Beam Spot Size

15 mm diameter

Sample Size & Geometry

Flat ≥ 0.5 in. diameter, Curved ±0.5 in. concave, ±12 in. concave

Warm Up Time

90 seconds

Time Between Measurements

2 seconds

Sample Temperature

-90 ~ 90 °C (ambient or heated/cooled)

Operating Temp

0 ~ 40 °C

Storage Temp

-25 ~ 70 °C

Run Time

2 hours on one battery; continuous operation after replacement

Power Source

Rechargeable battery (NiMH)

Battery Recharge Time

1 hour

IR Source

Kanthal filament operated at about 1000°C

Weight

4.7 lb

Form Factor

11.5H × 9.0W × 3.7D in (29.21 cm × 22.86 cm × 9.44 cm)

Operator Interface

LCD touchscreen 1/4 VGA, trigger switch in handle

Diagnostics

On-screen status and signal monitor, raw data export supported

Data Format

Text or Excel readable data files

Data Storage

Removable SanDisk (SD) card

ASTM Standard

E1933

Export Control

ECCN 3A999F
