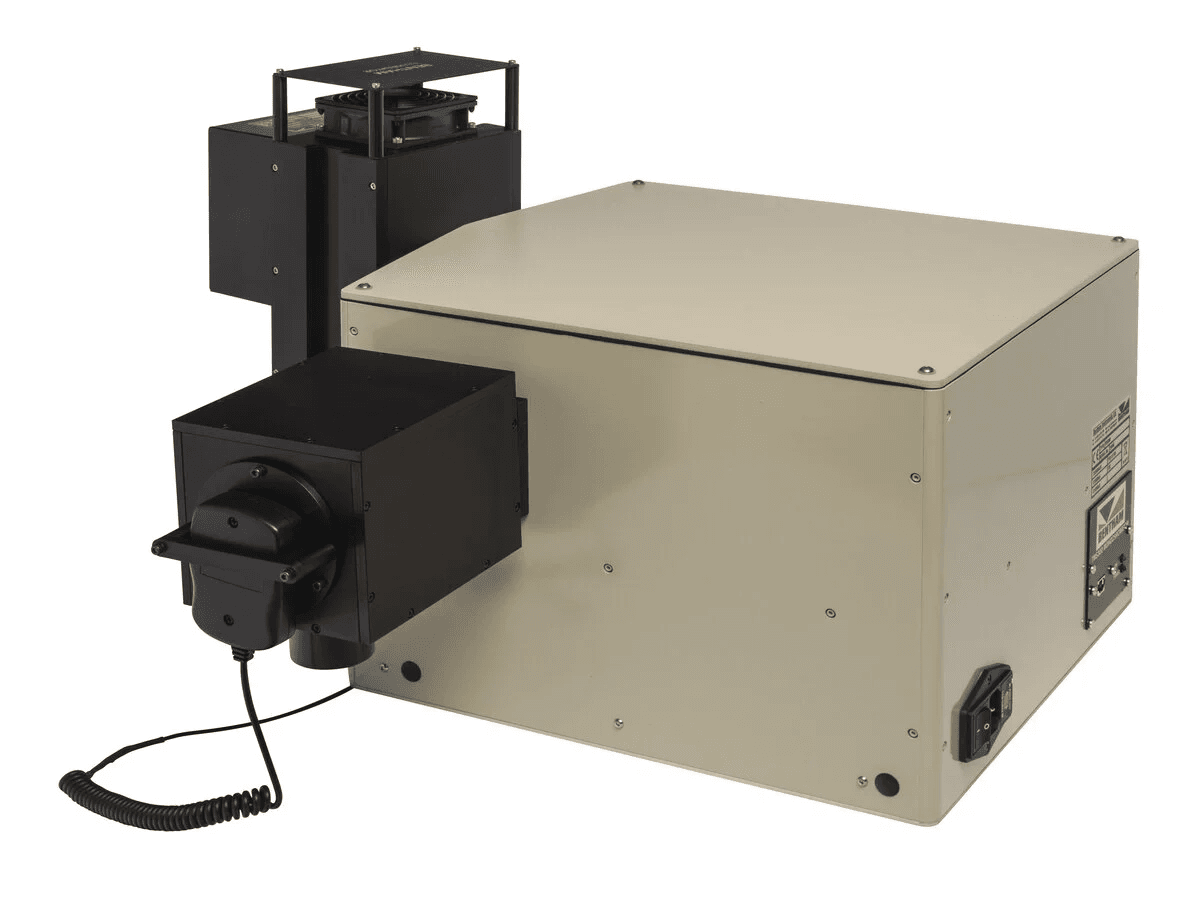

PCS300 광도계 특성 분석 시스템
PCS300은 조도계(Luxmeter), 휘도계(Luminance Meter) 및 광도계 구성품의 주요 성능 파라미터를 정확하게 특성화할 수 있는 장비입니다.
조정 가능한 단색광 광원을 기반으로, PCS300은 광도계의 분광 감응도(Spectral Responsivity)를 측정하여 원하는 CIE V(λ) 함수와의 편차(ƒ1′ 불일치 지수)를 평가할 수 있습니다.
또한 구성 요소 검출기 및 필터의 분광 응답 특성을 확인할 수 있어, 불필요한 파장대역을 차단하는 설계를 검증할 수 있습니다. 모터 구동 고니오미터가 포함되어 방향 응답 특성(Direction Response) 평가도 가능합니다.
PCS300은 사용 편의성이 뛰어나며, 측정된 결과를 통해 광도계 성능 입증에 필요한 핵심 지표를 직접 보고할 수 있습니다. 또한 LuxCal250과 연계하면 ISO/CIE 19476:2014에 따른 조도·휘도계 교정을 완벽히 수행할 수 있습니다.
주요 이점 (Core Benefits)
- ISO/CIE 19476:2014에 따른 광도계 주요 파라미터 특성화
- 직관적인 사용법과 간편한 시험 대상 장치(DUT) 연결
- 암실 또는 광학 벤치 불필요 (방향 응답 측정 제외)
- 독일 PTB 추적 교정 보장
특징 (Features)

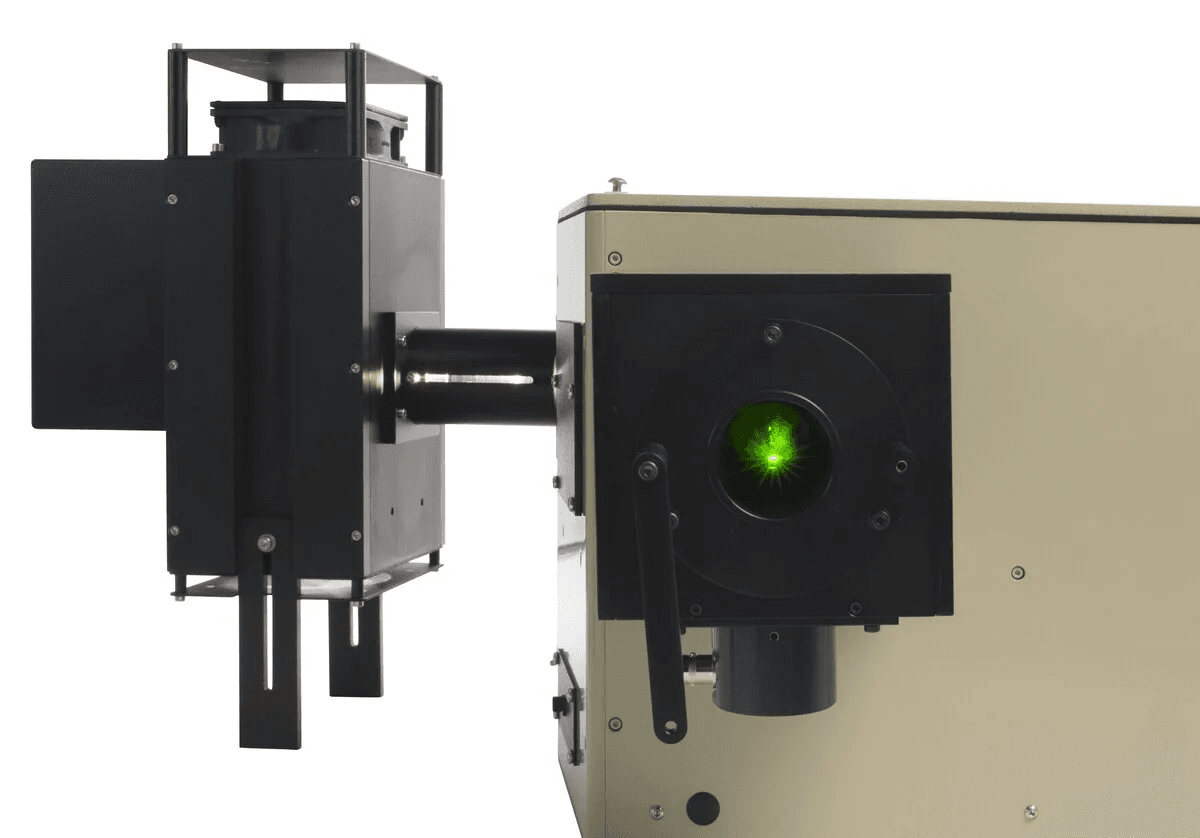

- 제논 램프 기반 단일 모노크로메이터 가변형 광원
- 이중 광학 경로(시험 대상 장치와 기준 포토다이오드 동시 측정 지원, 조도계용)
- 적분구 액세서리를 통한 휘도계 분광 불일치 특성화
- 평행광 디터미네이션용 중수소/할로겐 광원 옵션 제공 (필터 투과율 측정용)

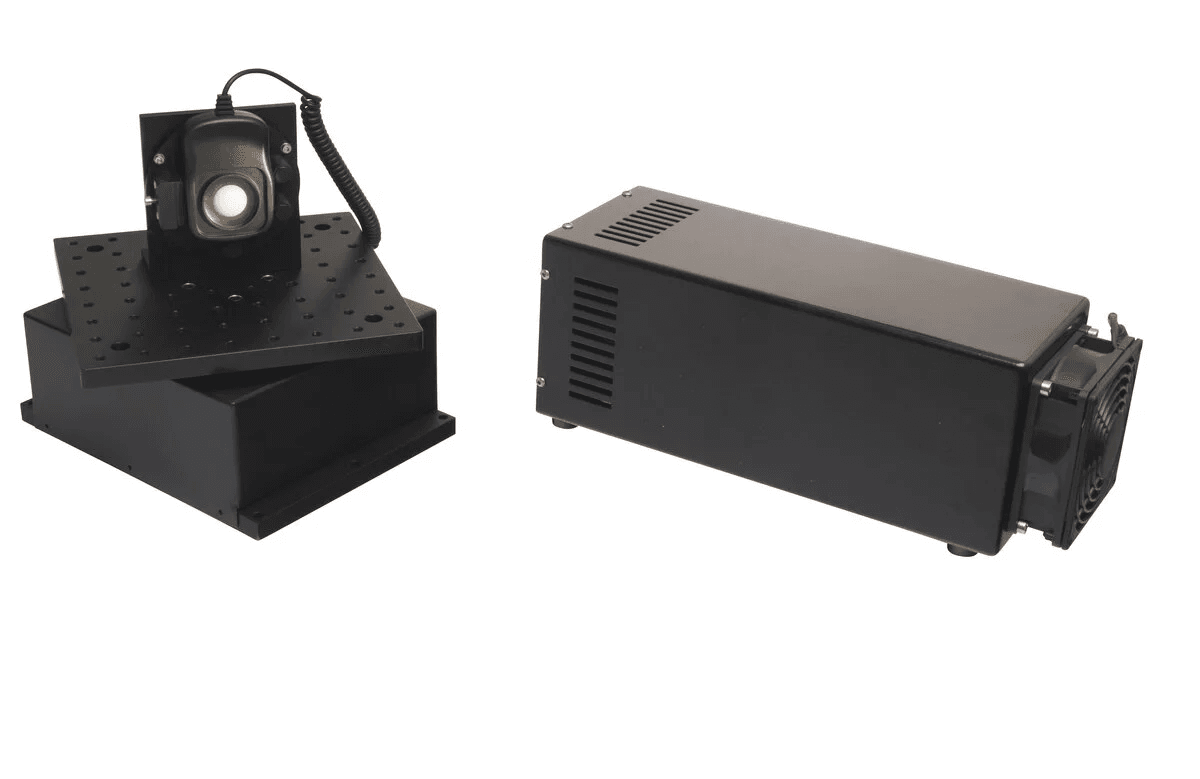

- 모터 구동 단일축 고니오미터 — DUT를 90° 회전시켜 방향 응답 측정 가능
- BenWin+ 소프트웨어 기반 완전 자동화 스펙트럼 획득 지원
- PTB(독일 물리기술연구소) 추적 교정 보장
응용 분야 (Applications)
- ISO/CIE 19476:2014 — 조도계 및 휘도계 성능 특성화
측정 파라미터 (Reported Parameters)
- 일반 V(λ) 불일치 지수, ƒ1′
- 방향 응답 지수, ƒ2
- 필터 투과율 (%)
- 검출기 감응도 (A·W⁻¹)
Options
| Option | Description |
|---|---|
| PCS300_0001 | General V(λ) mismatch index of luxmeters, f₁’ |
| PCS300_0002 | General V(λ) mismatch index of luminance meters, f₁’ |
| PCS300_0003 | Directional response index, f₂ |
| PCS300_0004 | Filter transmission (%) |
