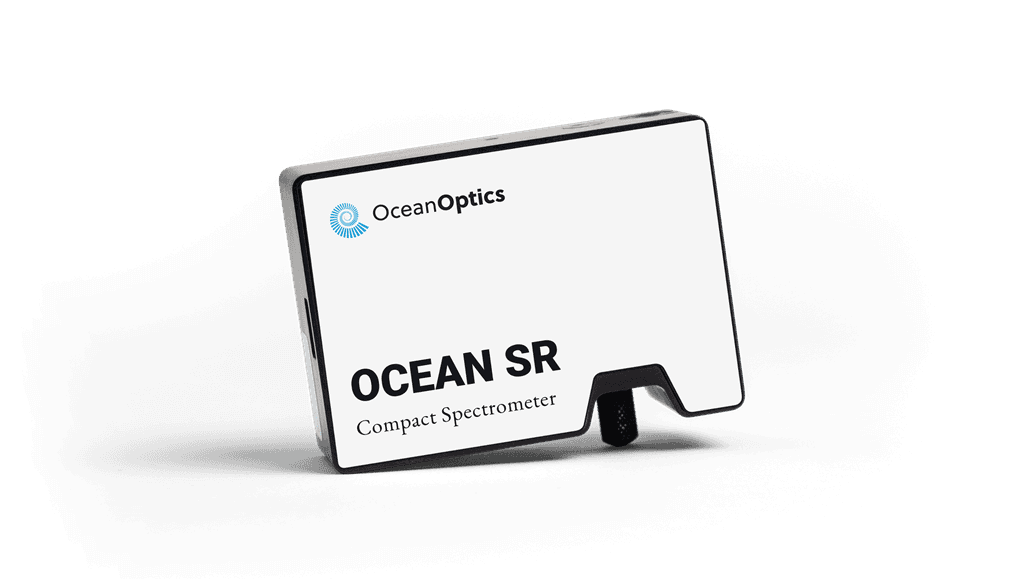

OCEAN SR

Ocean Optics의 SR 시리즈는 UV-VIS 영역(190~1100nm)의 정밀 분석을 위한 소형 분광기 시리즈입니다. SR2, SR4, SR6 모델은 측정 속도, 해상도, 감도 등 다양한 성능 요구에 맞춰 설계되어 교육, 연구, 산업 현장 등 폭넓게 활용됩니다.

Ocean SR2

SR2는 빠른 스캔 속도와 안정성을 갖춘 보급형 UV-VIS 분광기로, 휴대성과 실시간 측정이 중요한 교육, 간이 분석, 현장 적용에 적합한 모델입니다.

Ocean SR4

SR4는 높은 분해능과 저잡음을 겸비한 범용 UV-VIS 분광기로, 연구부터 공정 모니터링까지 다양한 분야에서 정밀한 분석을 지원합니다.

Ocean SR6

SR6는 고감도, 고분해능이 요구되는 정밀 분석용 분광기로, 복잡한 스펙트럼 해석과 저농도 시료 측정에 최적화된 고급형 모델입니다.

Ocean SR2, 해상도와 SNR

Ocean SR2는 고속 스펙트럼 획득 및 우수한 신호 대 잡음비(SNR) 성능으로 차별화됩니다. 또한 자외선, 가시광선 및 단파 근적외선 파장 영역 전반에 걸쳐 고해상도와 균형 잡힌 분광 응답 특성을 제공합니다. 다음은 이러한 특징을 설명하는 스펙트럼입니다.

Optical Resolution

향상된 광학 벤치 설계 덕분에 Ocean SR2는 0.43 nm (FWHM)의 우수한 광학 해상도로 구성할 수 있습니다. 이는 가스 및 플라즈마의 방출선 분석, LED 및 고강도 광원의 특성 분석을 포함한 응용 분야에 이상적입니다.

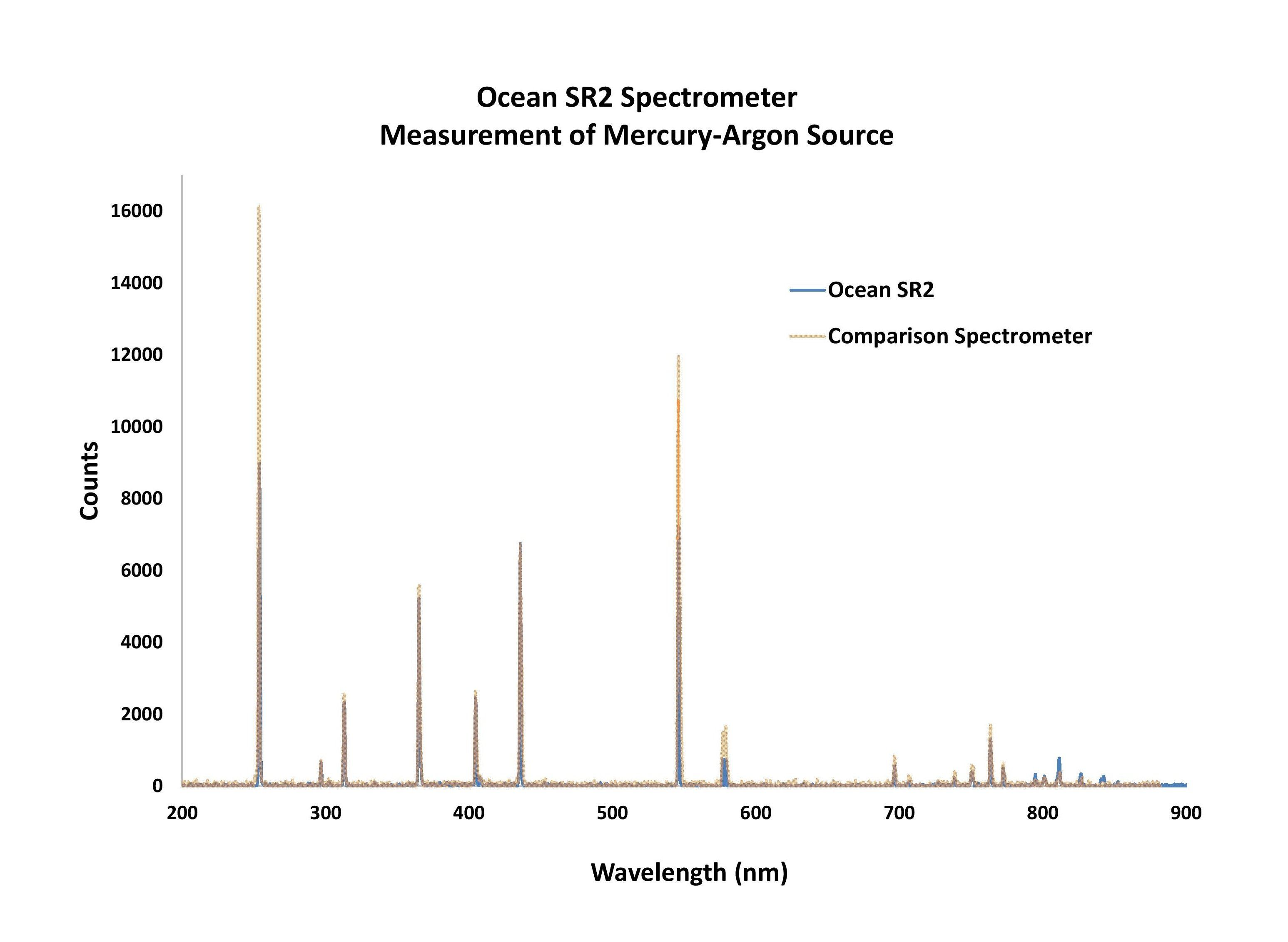

figure 1. 유사한 설계 및 가격대의 분광계와 비교했을 때, Ocean SR2는 더 높은 해상도 성능을 보여주었습니다.

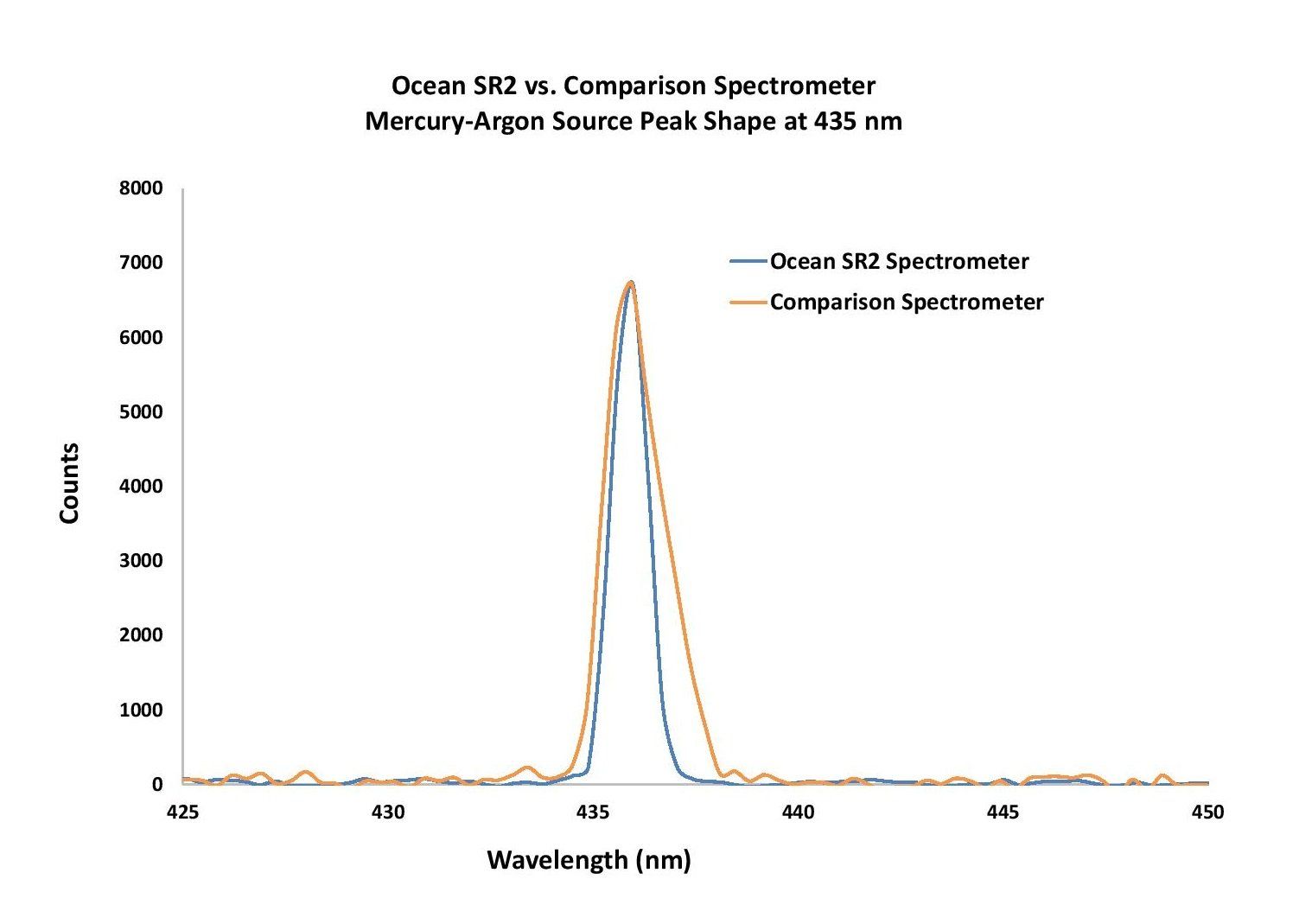

figure 2. figure 1의 435 nm 부근 피크 형태를 확대하면 두 분광계 모두 유사한 광학 해상도를 보입니다. 차이점은 Ocean SR2가 50 µm 슬릿으로 해상도를 달성하는 반면, 비교 분광계는 더 좁은 25 µm 슬릿을 필요로 하여 처리량을 희생한다는 점입니다.

Balanced Spectral Response

Ocean SR2를 사용하면 파장 범위 전반에 걸쳐 더욱 균형 잡힌 스펙트럼을 얻을 수 있어, 사용자는 다른 부분에서 충분한 신호를 얻기 위해 스펙트럼의 일부를 포화시킬 필요가 없습니다. 일부 설정에서는 스펙트럼의 한 영역에서는 높은 감도를, 다른 영역에서는 낮은 신호 수준을 보일 수 있습니다. 감도가 낮은 영역에서 신호를 증가시키기 위해 취하는 조치(예: 분광계 적분 시간 증가)는 해당 파장에서 더 많은 노이즈로 이어질 수 있으며, 이미 감도가 높은 파장에서는 포화를 초래할 수 있습니다.
그러나 스펙트럼 전반에 걸쳐 응답이 더 평탄하다면, 충분한 광 강도가 있는 경우 적분 시간을 증가시킬 수 있으며 SNR이 개선됩니다.
예를 들어, 흡광도 측정에서는 암전류, 기준, 그리고 시료 측정을 수행합니다. 본질적으로 기준을 시료와 비교하는 것입니다. 기준 측정과 시료 측정 모두 양호한 신호를 가지고 있다면, 두 신호가 모두 상대적으로 약한 경우보다 훨씬 더 높은 수준의 확실성을 가진 결과를 얻을 수 있습니다. 이는 SNR이 더 크기 때문입니다.
궁극적으로 Ocean SR2의 상대적으로 균형 잡힌 감도를 통해 분광계의 전체 파장 범위에 걸쳐 더욱 일관된 성능을 달성할 수 있습니다.

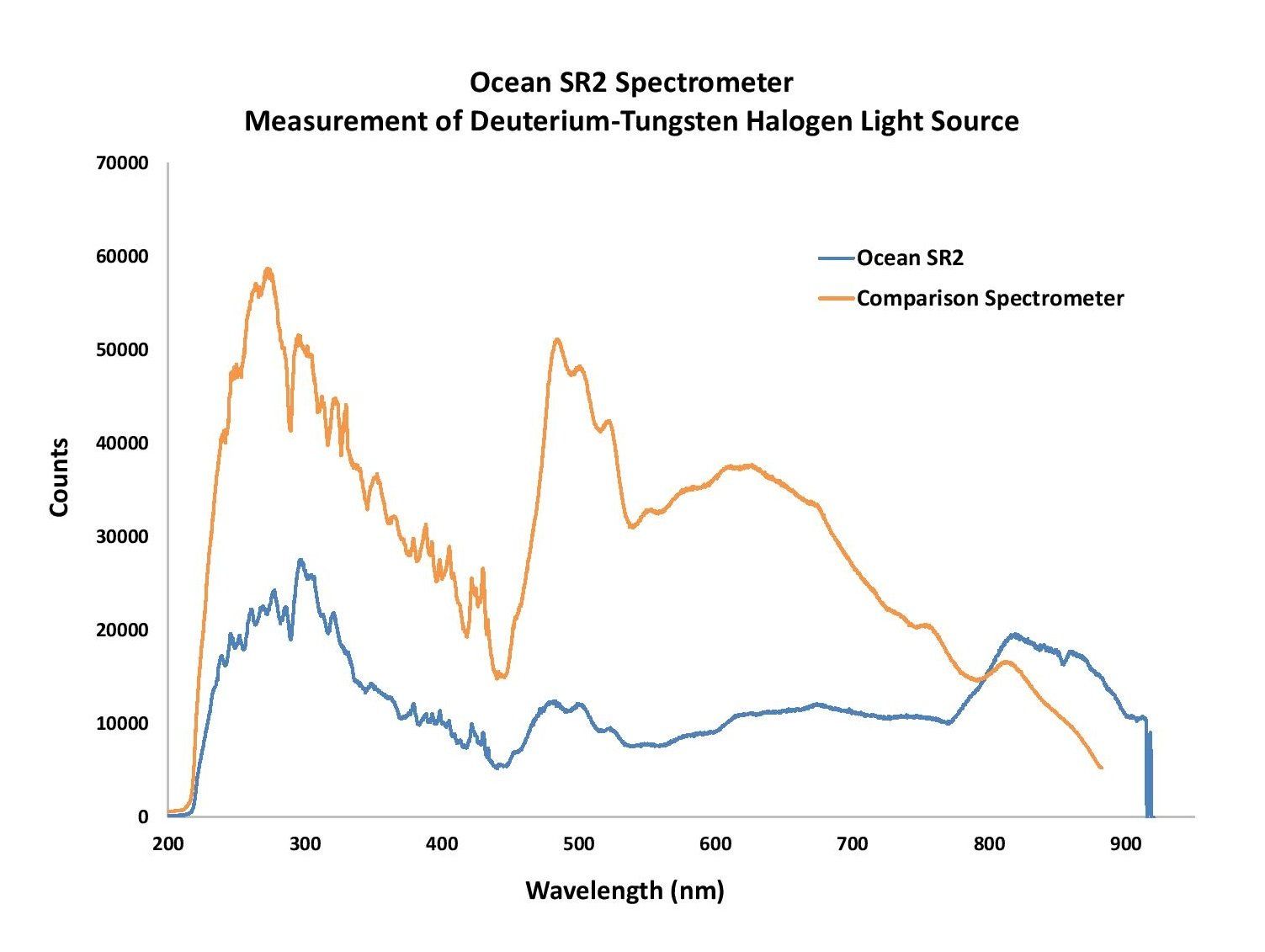

figure 3. 이 스펙트럼들은 Ocean SR2의 더욱 균형 잡힌 응답을 보여줍니다. ~250 nm에서 비교 분광계는 거의 포화 상태에 가까워 가능한 적분 시간을 제한하고 나머지 스펙트럼 범위 전반에 걸쳐 낮은 응답을 보입니다. Ocean SR2를 사용하면 스펙트럼이 스펙트럼 범위 전반에 걸쳐 훨씬 더 균형을 이루어 측정 매개변수 최적화에 유연성을 더합니다.
