HAIP Solutions BlackIndustry Station, 초분광 데이터 획득을 위한 일체형 스캐닝 시스템
HAIP Solutions BlackIndustry Station, 초분광 데이터 획득을 위한 일체형 스캐닝 시스템
HAIP Solutions의 BlackIndustry Station은 초분광 영상(hyperspectral imaging)용 데이터 획득 환경을 빠르게 구축할 수 있도록 설계된 일체형 스캐닝 시스템입니다. 이 시스템은 실험실 연구, 연구개발, at-line 검사, 그리고 산업용 고처리량 측정을 겨냥하며, 통제된 조건에서 반복 가능한 초분광 데이터 획득과 응용 검증을 지원합니다.

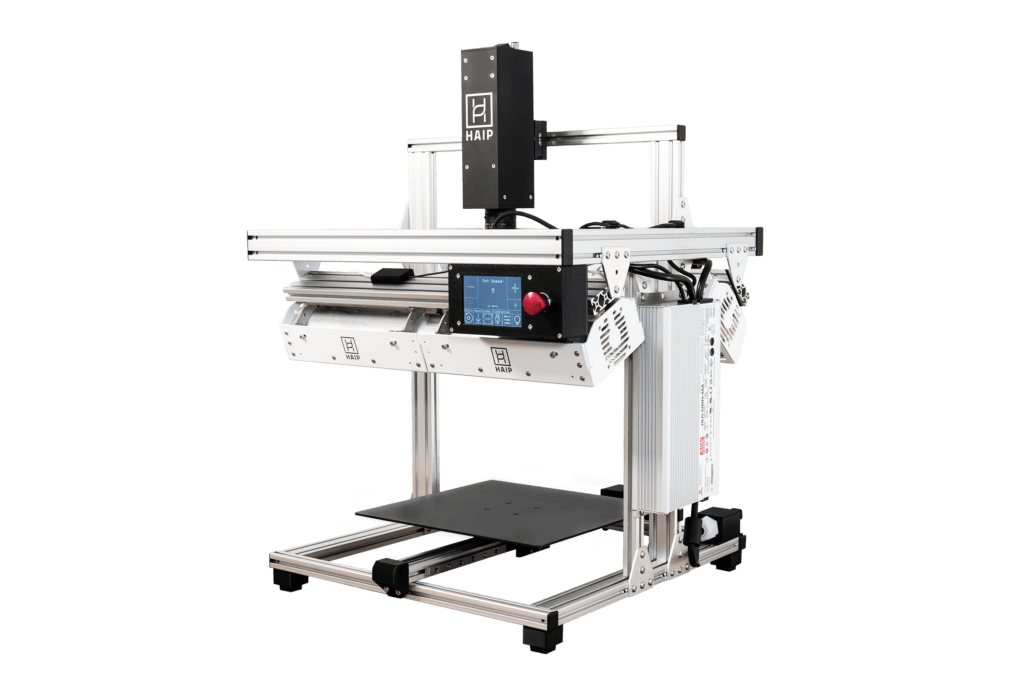

BlackIndustry Station 전체 구성 이미지.
즉시 사용 가능한 초분광 스캐닝 플랫폼
BlackIndustry Station은 카메라 장착부, 조명, 시료 이송 기능을 하나의 시스템에 통합해 복잡한 시스템 통합 없이도 고품질 초분광 데이터를 생성할 수 있도록 구성됐습니다. 초기 타당성 검토부터 화학계량학(chemometrics) 모델 최적화, 분류 및 검사 알고리즘 평가까지 초분광 응용 개발의 전체 워크플로를 포괄하도록 설계됐습니다.
또한 BlackIndustry 초분광 카메라 제품군, BlackBright FMWIR 조명, BlackStudio 소프트웨어와 결합해 데이터 획득·분석·응용 개발을 하나의 플랫폼 안에서 연속적으로 수행할 수 있습니다. BlackIndustry SWIR 1.7 시리즈와 BlackIndustry RGB 카메라, BlackBright RGB LED 조명을 조합하는 구성도 지원합니다.
직관적 워크플로와 현실적인 시험 환경
시스템은 초분광 데이터 획득 절차를 단순화하는 데 초점을 맞췄습니다. 사용자는 별도 통합 작업 없이 카메라, 조명, 샘플 이동을 하나의 제어 흐름 안에서 다룰 수 있으며, 이를 통해 실험 조건의 재현성과 측정 신뢰성을 높일 수 있습니다.
BlackIndustry Station은 단순한 실험실 장비에 머물지 않고, 모터 구동 리니어 스테이지와 가변 스캔 속도, 유연한 구성 옵션을 기반으로 컨베이어 기반 선별 공정과 유사한 산업 검사 흐름도 시뮬레이션할 수 있습니다. 따라서 연구 단계에서 개발한 모델을 보다 현실적인 조건에서 시험하고 최적화하기에 적합합니다.

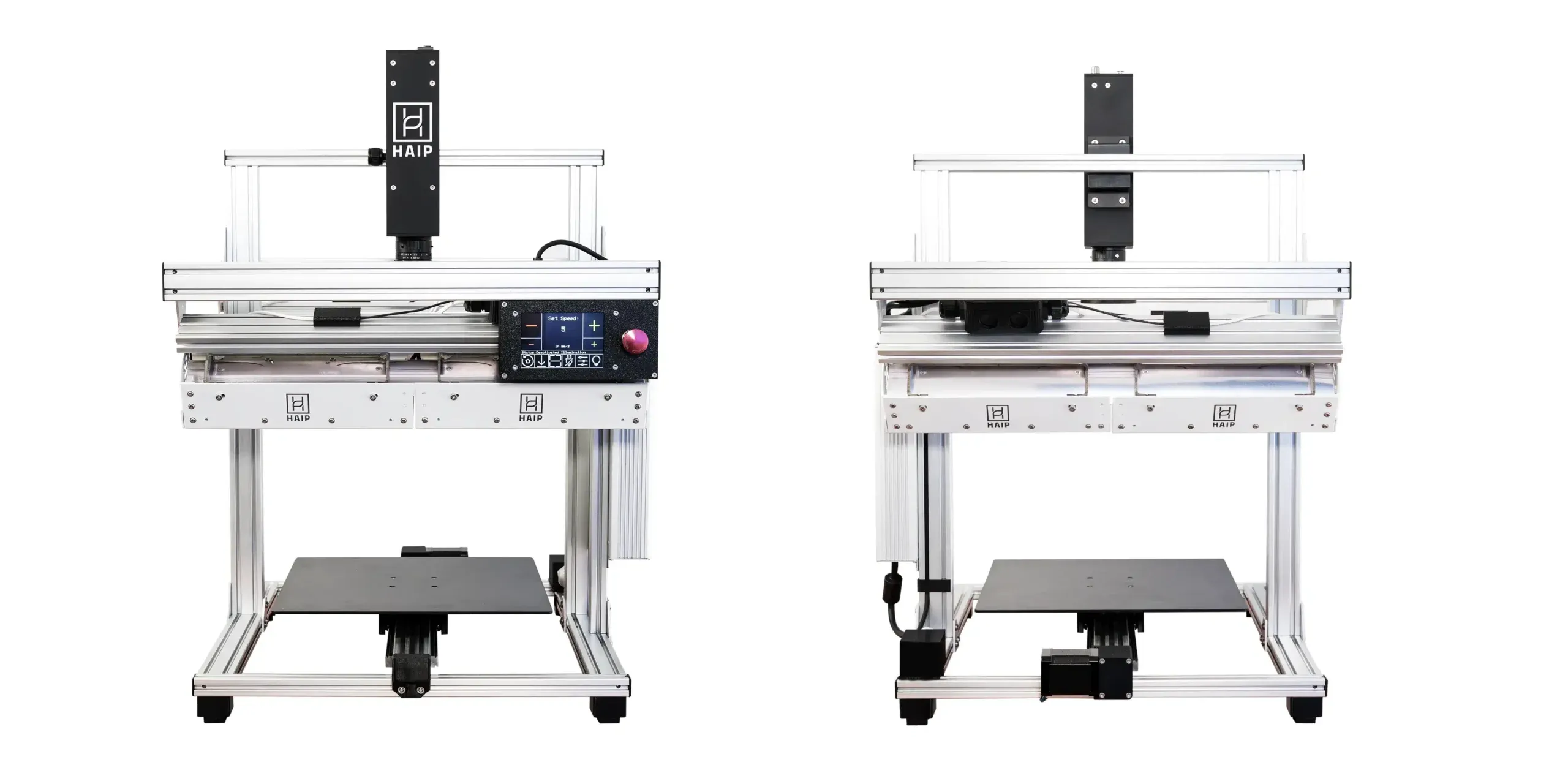

전·후면 구성을 보여주는 BlackIndustry Station 시스템 이미지.
주요 사양
| 항목 | 내용 |
|---|---|
| 시스템 구조 | 530 × 580 × 640 mm의 컴팩트 아키텍처 |
| 스테이지 속도 | 1 ~ 370 mm/min 가변 조절 |
| 기본 조명 | 2 × BlackBright FMWIR 500 mm |
| 제어 인터페이스 | 터치스크린, BlackStudio, 웹 인터페이스 지원 |
| 카메라 마운트 | 모든 BlackIndustry 카메라 호환 |
통합 기술 구성
BlackIndustry Station의 핵심은 카메라, 조명, 소프트웨어를 독립 부품이 아니라 하나의 측정 플랫폼으로 결합한 점입니다. 시스템은 BlackIndustry 카메라 제품군과 BlackBright FMWIR 조명, BlackStudio 소프트웨어를 긴밀하게 통합해 데이터 획득에서 분석, 응용 개발까지의 전환 비용을 줄입니다. 이를 통해 사용자는 시스템 통합보다 응용 설계와 검증에 더 많은 시간을 투입할 수 있습니다.

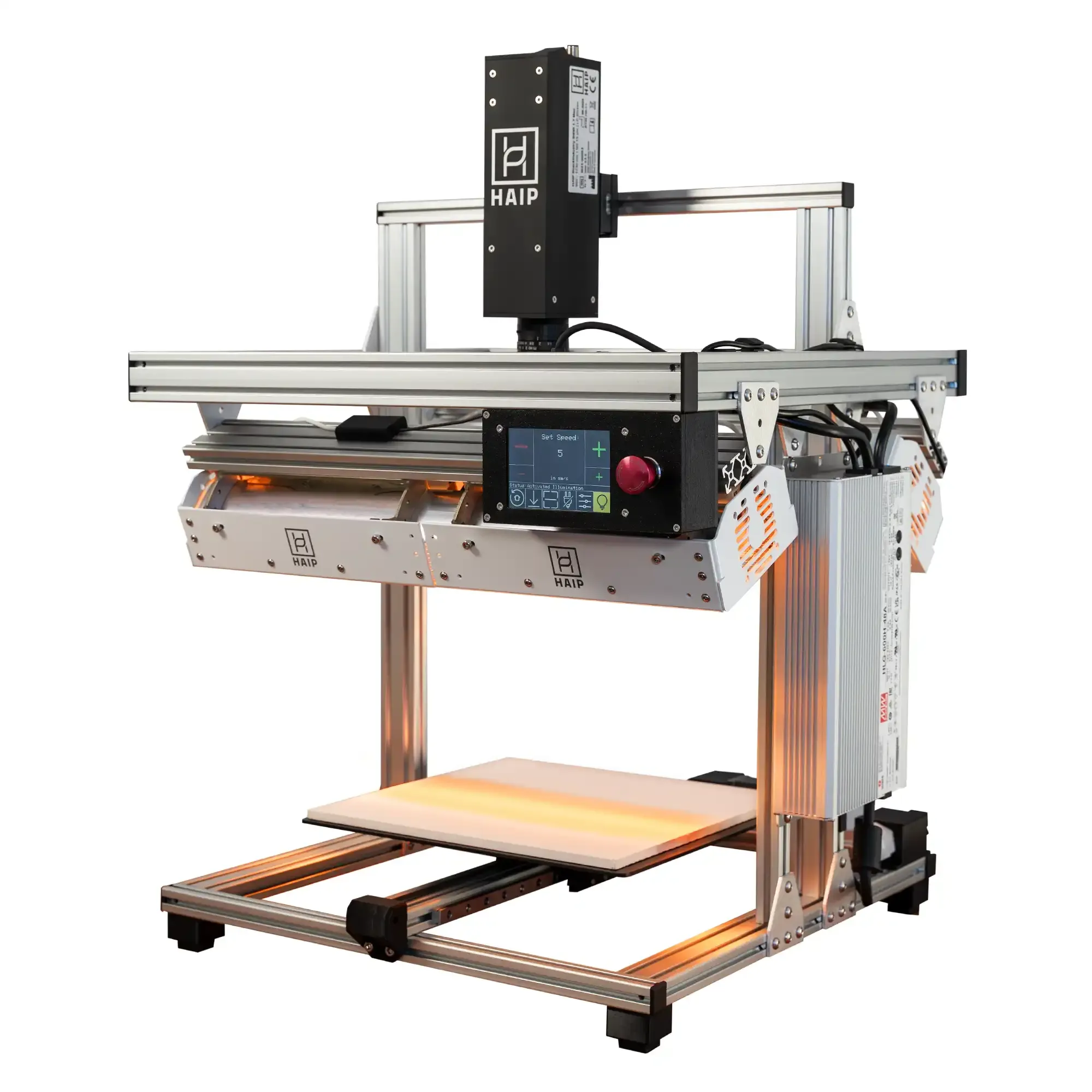

BlackBright FMWIR 조명이 결합된 BlackIndustry Station.
호환 카메라 라인업
BlackIndustry Station은 HAIP Solutions의 다양한 초분광 카메라와 결합해 목적에 맞는 측정 구성을 만들 수 있습니다.
| 모델 | 핵심 사양 |
|---|---|
| BlackIndustry SWIR 1.7 | 420 spectral bands, ROI 기준 최대 1300 Hz, 공간 해상도 최대 640 px |
| BlackIndustry SWIR 1.7 MAX | 420 spectral bands, ROI 기준 최대 1300 Hz, 공간 해상도 최대 1280 px |
| BlackIndustry SWIR 1.7 MAX PRO | 420 spectral bands, ROI 기준 최대 2230 Hz, 공간 해상도 최대 2560 px |
| BlackIndustry RGB | 멀티라인 컬러 카메라, 4K RGB 해상도, 최대 30,720 lines/s |
| BlackIndustry VNIR V2 | 250 spectral bands, 전체 프레임 기준 최대 430 Hz, 공간 해상도 최대 1920 px |
| BlackIndustry NIR | 89 spectral bands, 전체 프레임 기준 최대 540 Hz, 공간 해상도 최대 1920 px |

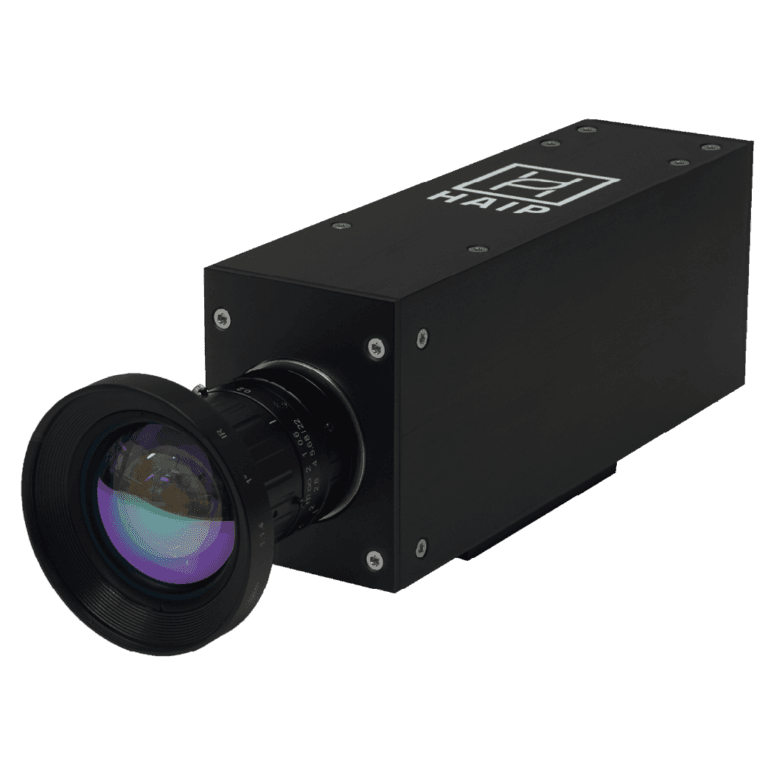

BlackIndustry SWIR 1.7 카메라.

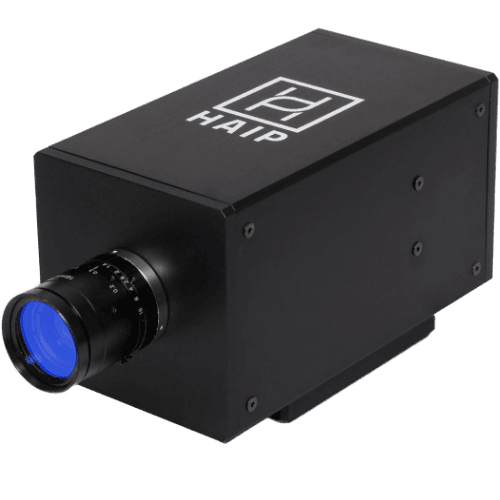

BlackIndustry VNIR V2 카메라.

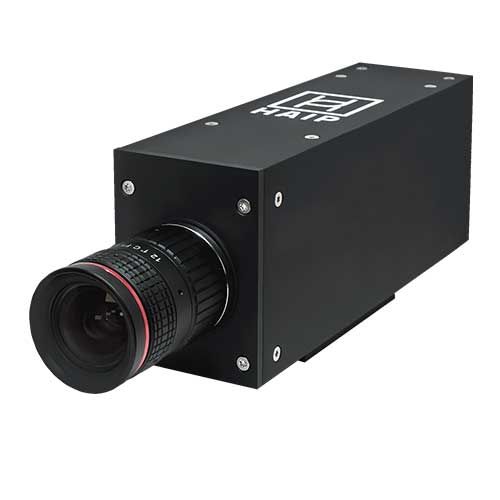

BlackIndustry RGB 카메라.
BlackBright FMWIR 조명
BlackBright FMWIR(Fast Medium Wave IR) 조명은 SWIR(900–1800 nm) 대역에서 동작하는 초분광 라인스캔 카메라에 최적화된 집중형·균일형 조명 라인을 제공합니다. 기존 할로겐 기반 조명 시스템이 높은 에너지 입력과 큰 발열을 수반하는 것과 달리, BlackBright FMWIR은 약 1600 K의 낮은 필라멘트 온도에서 동작하도록 설계돼 열 방출을 줄이면서 에너지 효율을 높이고 최대 1만 시간 수명을 지원합니다.

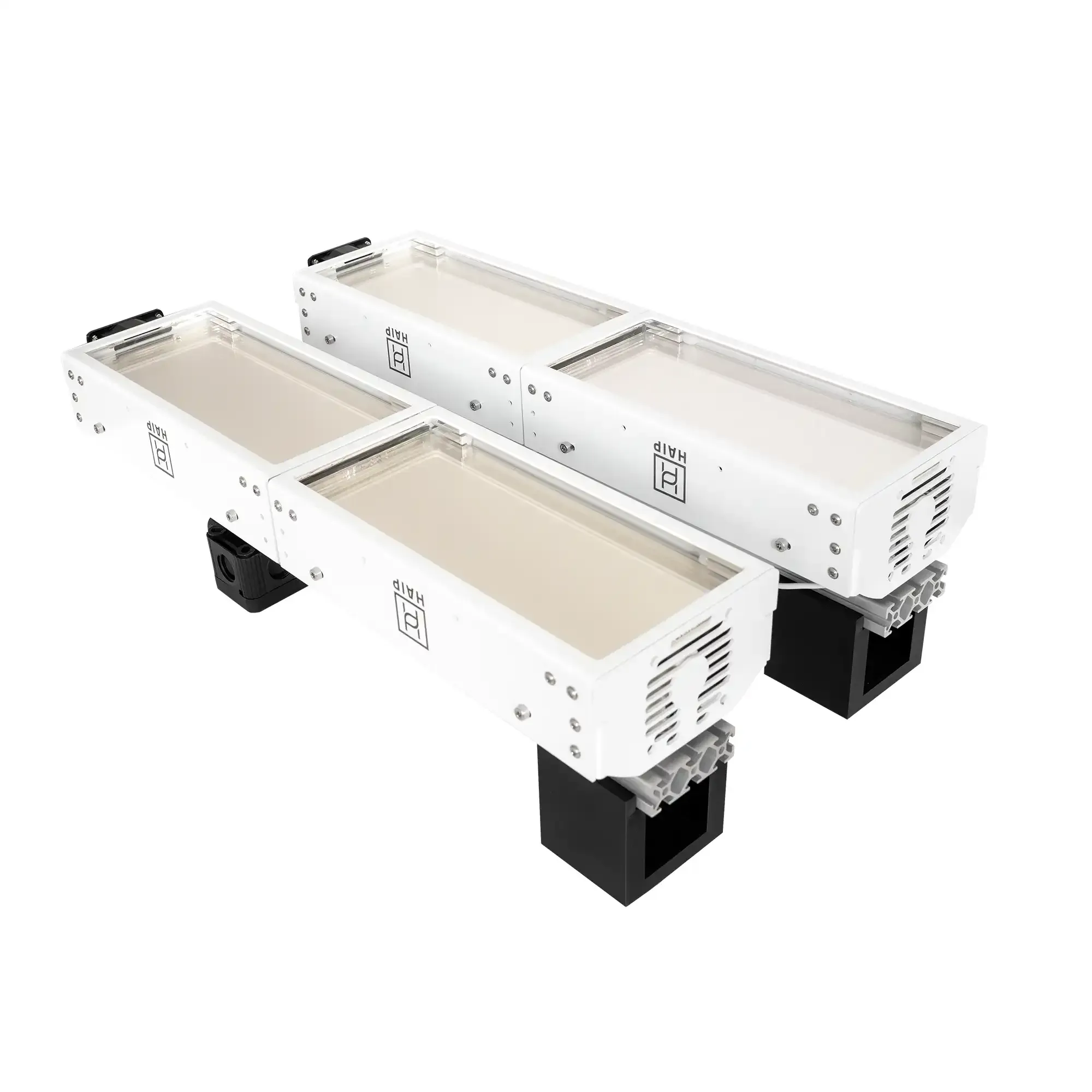

밴드패스 필터와 보호 유리가 적용된 BlackBright FMWIR 500 mm 모듈.
BlackStudio 소프트웨어 연동
HAIP BlackStudio는 BlackIndustry 카메라 시리즈를 위한 실시간 분광 데이터 획득 소프트웨어입니다. 산업용 인라인 응용까지 고려한 기록·제어 환경을 제공하며, 측정 화면 제어와 분광 분석, 분류 작업을 하나의 소프트웨어 흐름 안에서 수행할 수 있도록 설계됐습니다.

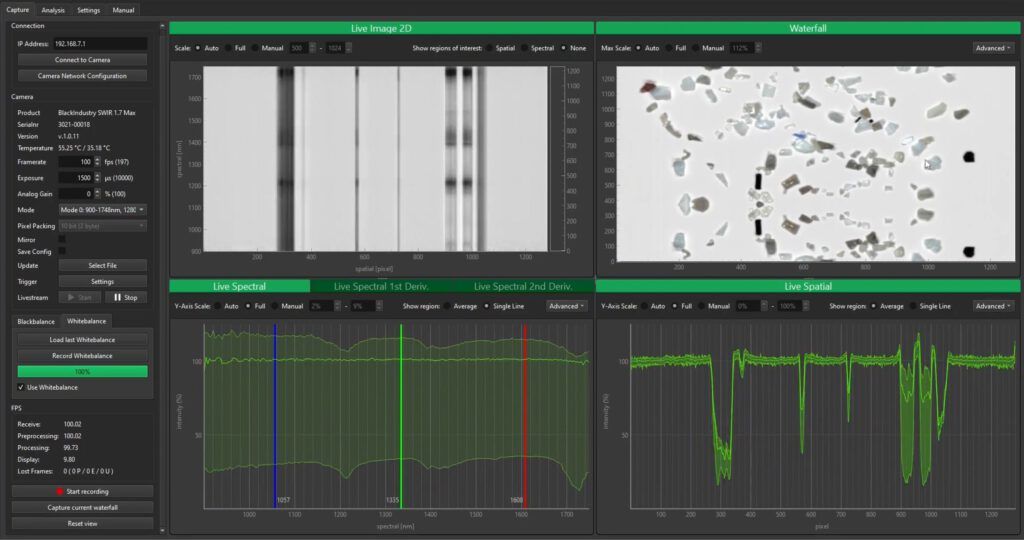

BlackStudio 캡처 및 카메라 제어 화면.

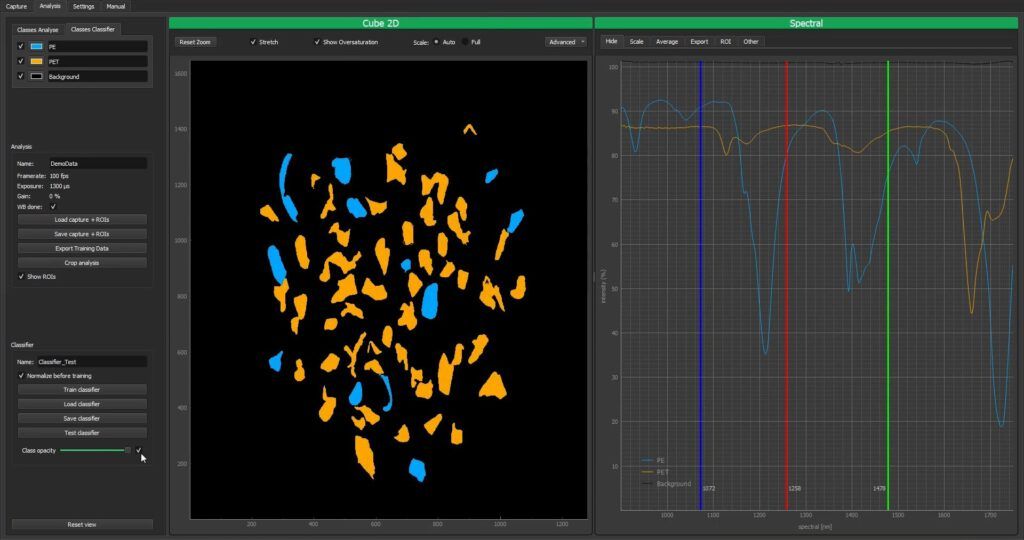

BlackStudio 분광 분석 및 분류 화면.
적용 분야
BlackIndustry Station은 다양한 초분광 응용 개발과 검증에 사용할 수 있습니다.
재활용
초분광 영상은 재료의 분광 특성을 기준으로 선별 시스템이 물질을 식별할 수 있도록 지원해 분류 정확도와 재생 원료 품질 향상에 기여합니다.

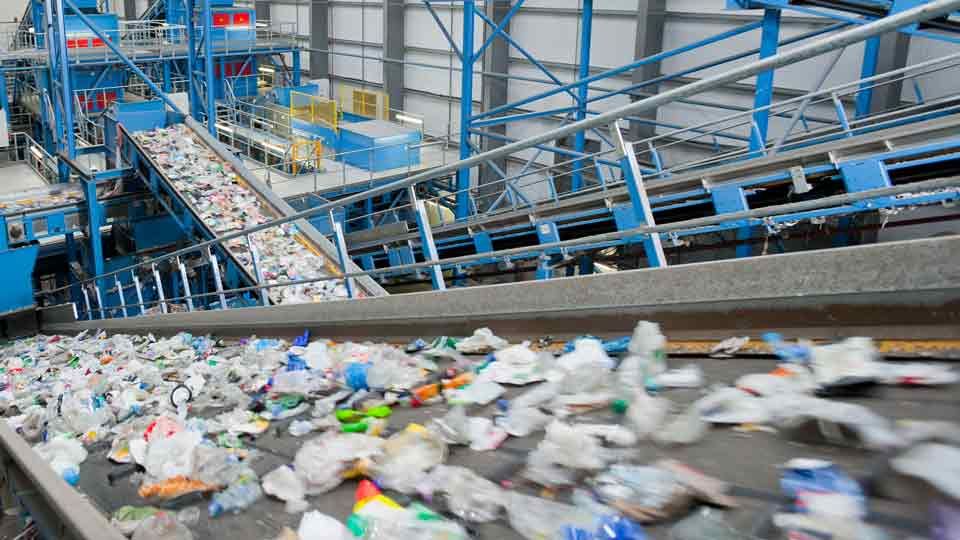

재활용 분야 적용 예시.
식품 산업
세부적인 분광 정보를 이용해 자동화된 품질 관리와 보다 신뢰성 높은 검사 프로세스를 지원합니다.
식품 산업 적용 예시.
식생 및 농업
식생 상태, 영양 상태, 성장 동역학을 시간에 따라 분석할 수 있어 식물 스트레스 반응 모니터링에 활용할 수 있습니다.
식생 및 농업 분야 적용 예시.
지질 분석
광물의 분광 서명을 바탕으로 광물 식별과 분류를 수행해 보다 정밀한 재료 분석을 지원합니다.
지질 분야 적용 예시.
환경 모니터링
고해상도 분광 데이터를 활용해 대규모 환경 모니터링과 생태계 분석을 수행할 수 있습니다.
환경 모니터링 분야 적용 예시.
