분광 복사속의 정의와 측정 방법
원우시스템즈 •
분광 복사속은 광원이 방출하는 복사속을 파장별로 나타내는 기본 측정량으로, 광원의 전체 광학 방출과 광효율 평가에 직접 연결됩니다. 광원 및 광학계의 특성화에서는 광속과 상관색온도(correlated colour temperature, CCT)를 해석하는 기초 데이터로도 활용됩니다.
정의식: Φλ = dΦ(λ) / dλ
여기서 dΦ(λ)는 파장 구간 dλ에서 4π 스테라디안의 입체각으로 방출되는 복사출력이며, dλ는 파장 간격입니다.
- 기호: Φλ
- 단위: W·nm-1
분광 복사속은 광원의 전체 방출 특성을 반영하므로 광원의 광효율과, 해당 광원을 사용하는 광학계 또는 조명기구의 성능을 평가할 때 유용합니다. 또한 광원 라벨링에서는 광속 단위인 루멘(lumen)과 상관색온도 정보를 함께 제시해야 하며, 이러한 정보는 분광 복사속 측정으로부터 가장 정확하게 얻을 수 있습니다.
측정 방법

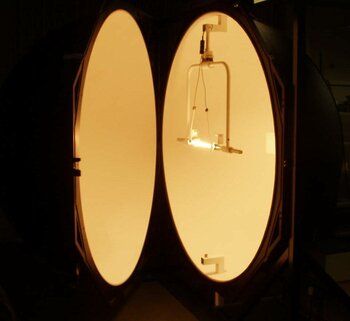

적분구(integrating sphere) 방식
울브리히트 적분구(Ulbricht sphere)를 사용해 4π 스테라디안 전 방향의 방출광을 수집하는 방법입니다. 측정이 빠르고, 각도에 따른 색 변화가 평균화된다는 장점이 있습니다. 반면 측정 대상 광원에 맞게 적분구의 크기를 적절히 선정해야 합니다.고니오포토메트릭(goniophotometric) 방식
복사강도(radiant intensity)와 입체각의 곱으로 분광 복사속을 계산하는 방법입니다. 광원의 각도별 방사 특성을 기반으로 값을 도출할 수 있습니다.
관련 제품
- IS500 적분구 (350-800nm)
참고 자료
- CIE eILV 17-1323
