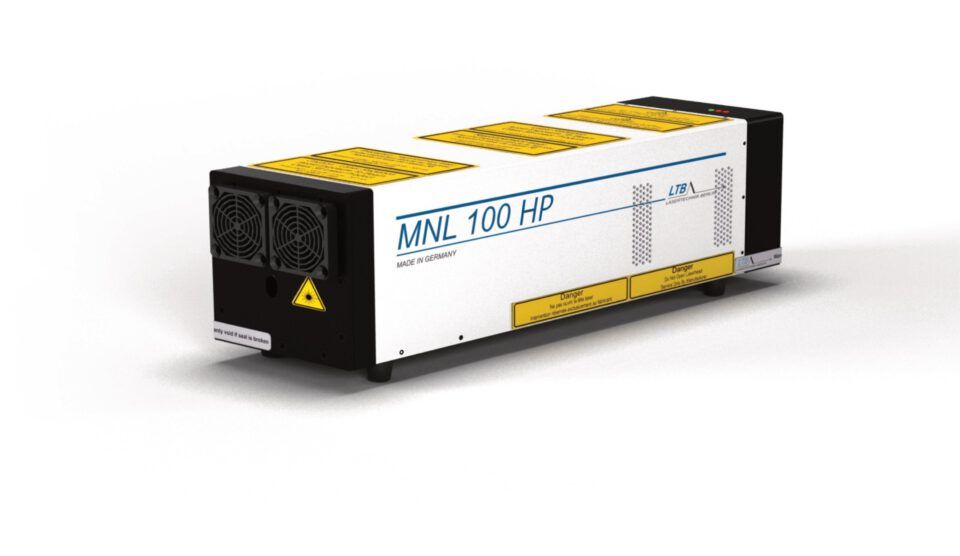

MNL 100 HP

MNL 100 HP 제품특징

MNL 100-HP는 337.1 nm파장대로 표준형의 콤팩트한 외형을 그대로 유지하면서 펄스 에너지(Pulse Energy)를 최대 200µJ까지 획기적으로 높인 모델입니다. 일반 모델 대비 약 1.5배 이상의 강력한 에너지를 방출하여, 높은 광자 밀도가 필요한 정밀 가공이나 고감도 분석에 최적화되었습니다. 타사의 노후된 고출력 레이저를 대체하기 위한 최적의 솔루션입니다.

• 강력한 펄스 에너지: 최대 200µJ의 에너지 출력으로 정밀 재료 가공 및 분석 지원
• 동일한 폼팩터: 표준형(MNL 100)과 크기가 동일해 장비 교체 및 업그레이드 용이
• 높은 피크 파워: 짧은 펄스(3ns) 내에 에너지를 집중시켜 열 손상 없는 어블레이션 구현
• 수명 연장 옵션: Long-Life 버전 선택 시 최대 1억 2,000만 회 이상의 펄스 수명 확보 가능
• 정밀 트리거링: 낮은 지터(Jitter) 값으로 외부 장비와의 정밀한 시간 동기화 지원

MNL 100 HP 어플리케이션

• OEM laser source
• MALDI-TOF mass spectroscopy
• Ion trap mass spectroscopy
• Laser-induced fluorescence spectroscopy (LIF)
• Fluorescence Intensity (FLINT; FI)
• Fluorescence Polarization (FP)
• Fluorescence Resonance Energy Transfer (FRET)
• Homogenous Time Resolved Fluorescence (HTRF)
• Nano-TRF
• Fluorescence Lifetime Analysis (FLA; FLT)
• Pump source for dye lasers
• Amplification of ultra-short laser pulses
• Micro LIBS
• Laser ablation
• Microstructuring
• Dissecting cells under the microscopePulsed laser Photoacoustics
• Laser optoacoustics
• Detector calibration
• Technological applications such as laser-induced bonding, hardening and cleaning

Model

항목 (Parameter)	단위	103-HP PD	106-HP PD	103-HP LD	106-HP LD
Wavelength	nm	337.1	337.1	337.1	337.1
Spectral bandwidth	nm	0.1	0.1	0.1	0.1
Guaranteed pulse energy	µJ	≥ 200	≥ 180	≥ 130	≥ 115
Typ. pulse energy @ pulse qty	µJ @ Mio	180 @ 100	160 @ 100	115 @ 100	100 @ 100
Pulse halfwidth FWHM, typ.	ns	3	3	3	3
Pulse power, typ.	kW	65	60	43	38
Repetition rate	Hz	1 … 30	1 … 60	1 … 30	1 … 60
Energy stability SD	%	≤ 2	≤ 2	≤ 2	≤ 2
Beam dimensions (V x H), typ.	mm	3 x 4	3 x 4	4 x 2.5	4 x 2.5
Beam divergence (V x H)	mrad	≤ 3.5 x ≤ 3	≤ 3.5 x ≤ 3	≤ 0.5 x ≤ 0.3	≤ 0.5 x ≤ 0.3
Focus stability	µm	< 15	< 15	< 25	< 25
Beam exit angle (V x H), typ.	deg	0.5(±0.2) x 0±0.1	0.5(±0.2) x 0±0.1	0±0.1 x 0±0.1	0±0.1 x 0±0.1
Trigger In	-	<- Optical	or electrical	(TTL) ->
Jitter: ext. trigger – laser pulse	ns	± 2.5	± 2.5	± 2.5	± 2.5
Pulse delay: ext. trigger – laser	ns	1,300 ± 10%	1,300 ± 10%	1,300 ± 10%	1,300 ± 10%
Sync Out (optional)	-	<- 3.5 ns	before pulse	(U > 4 V) ->
Jitter: electr. trigger – laser pulse	ns	< 0.2	< 0.2	< 0.2	< 0.2
Warm-up time	s	< 20	< 20	< 20	< 20
Control	-	<- Automode	/ Software	(DLL) ->
Warranty	-	<- 60M pulses	or 2 years ->
Certifications	-	<- CE, ETL,	FDA, etc. ->
Laser class	-	3B / IIIb	3B / IIIb	3B / IIIb	3B / IIIb
