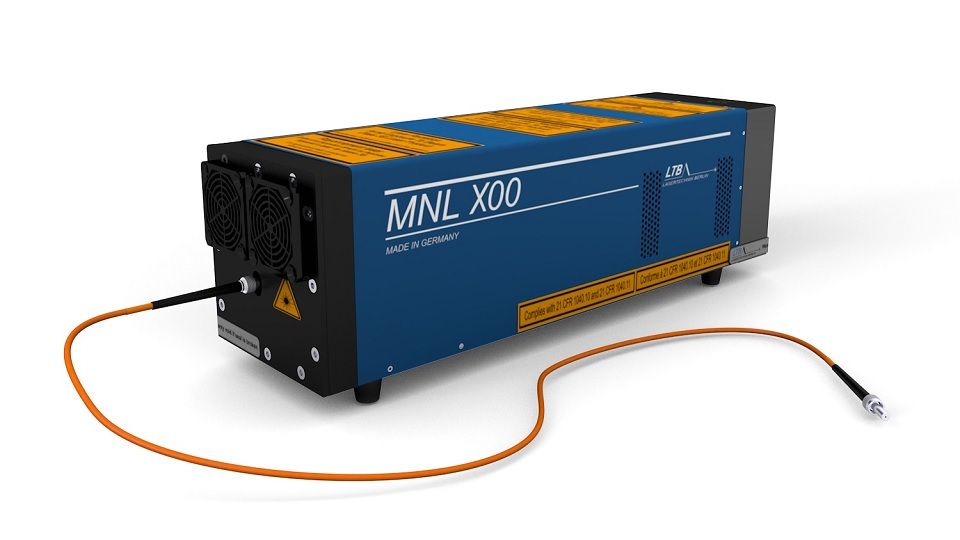

MNL X00

MNL X00 제품특징

MNL X00는 고속 대량 분석(High Throughput) 시스템에 최적화된 차세대 모델입니다. 최대 150Hz(요청 시 200Hz)의 높은 반복률과 최대 4억 회의 경이로운 펄스 수명을 자랑합니다. 3ns의 짧은 펄스 폭과 0.1nm 이하의 좁은 스펙트럼 대역폭으로 고해상도 분석에 최적화되어 있습니다.

• 고속 반복률: 최대 150Hz~200Hz 지원으로 고속 공정 대응
• 최장 수명: 최대 4억 회의 펄스 수명으로 소모품 교체 주기 극대화
• 좁은 대역폭: 0.1nm 미만의 정밀한 스펙트럼 폭 제공
• 실시간 모니터링: 통합 에너지 모니터와 감쇠기(Attenuator) 옵션 제공
• 높은 정밀도: ±2.5ns 수준의 매우 낮은 시간 지터(Jitter)

MNL X00 어플리케이션

• 고속 바이오 리더기
• 고처리량 MALDI 이미징
• 고속 자동 산업 검사

Model

항목 (Parameter)	단위	MNL X00	MNL X06	MNL X12 / X15
Wavelength	nm	337.1	337.1	337.1
Spectral bandwidth	nm	0.1	0.1	0.1
Pulse halfwidth FWHM, typ.	ns	3	3	3
Guaranteed pulse quantity	Mio	400	120	150
Guaranteed pulse energy	µJ	≥ 110	≥ 70	≥ 60
Pulse energy, typ. @ Mio shots	µJ	110 @ 100	60 @ 200	50 @ 200
Pulse power, typ.	kW	37	23	20
Repetition rate max	Hz	60	120	150
Energy stability SD	%	≤ 2	≤ 2	≤ 2
Beam dimensions (V x H), typ.	mm	3 x 4	3 x 4	3 x 4
Beam divergence (V x H)	mrad	≤ 3.5 x ≤ 3	≤ 3.5 x ≤ 3	≤ 3.5 x ≤ 3
Focus stability	µm	< 15	< 15	< 15
Beam exit angle (V x H), typ.	deg	0.5(±0.2)x0±0.1	0.5(±0.2)x0±0.1	0.5(±0.2)x0±0.1
Trigger in	-	<- Optical	or electrical	(TTL) ->
Jitter: ext. trigger – laser pulse	ns	± 2.5	± 2.5	± 2.5
Pulse delay: ext. trigger – laser	ns	1,300 ± 10%	1,300 ± 10%	1,300 ± 10%
Jitter: electr. trigger exit	ns	< 0.2	< 0.2	< 0.2
Warm-up time	s	< 20	< 20	< 20
Control	-	<- Automode	or software	(DLL) ->
Warranty	-	400M / 4 years	120M / 2 years	150M / 2 years
Certifications	-	<- CE, ETL,	(UL, CSA),	FDA ->
Laser class	-	3B / IIIb	3B / IIIb	3B / IIIb
