UHP-T-LED

UHP-T-LED Series 광원 제품 특징

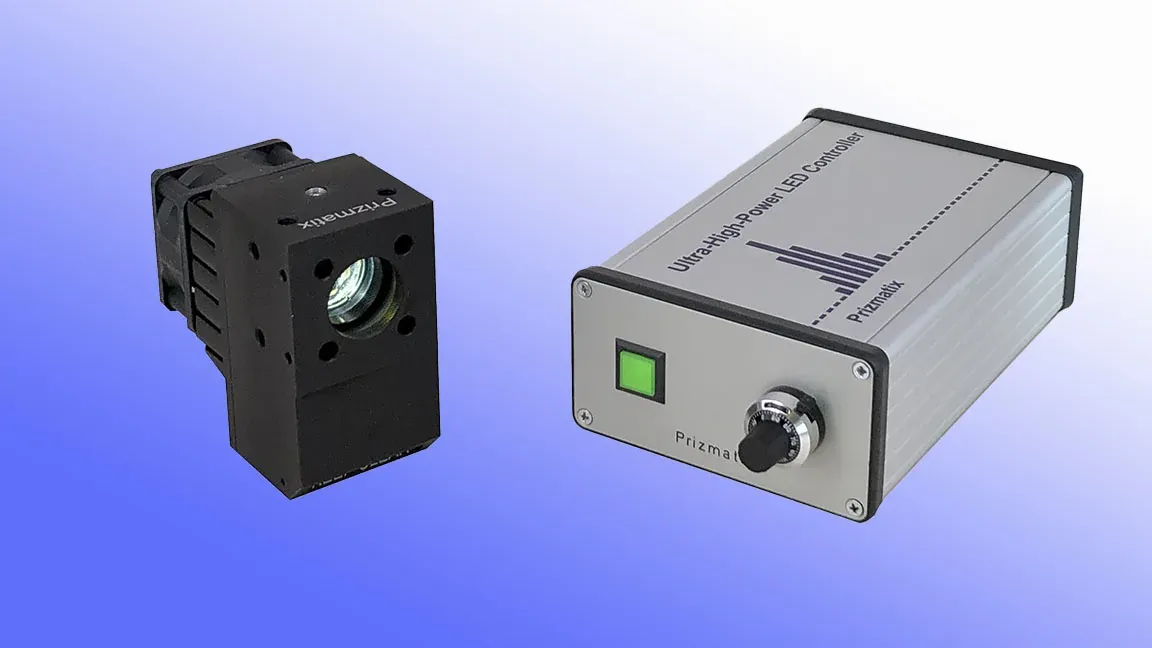

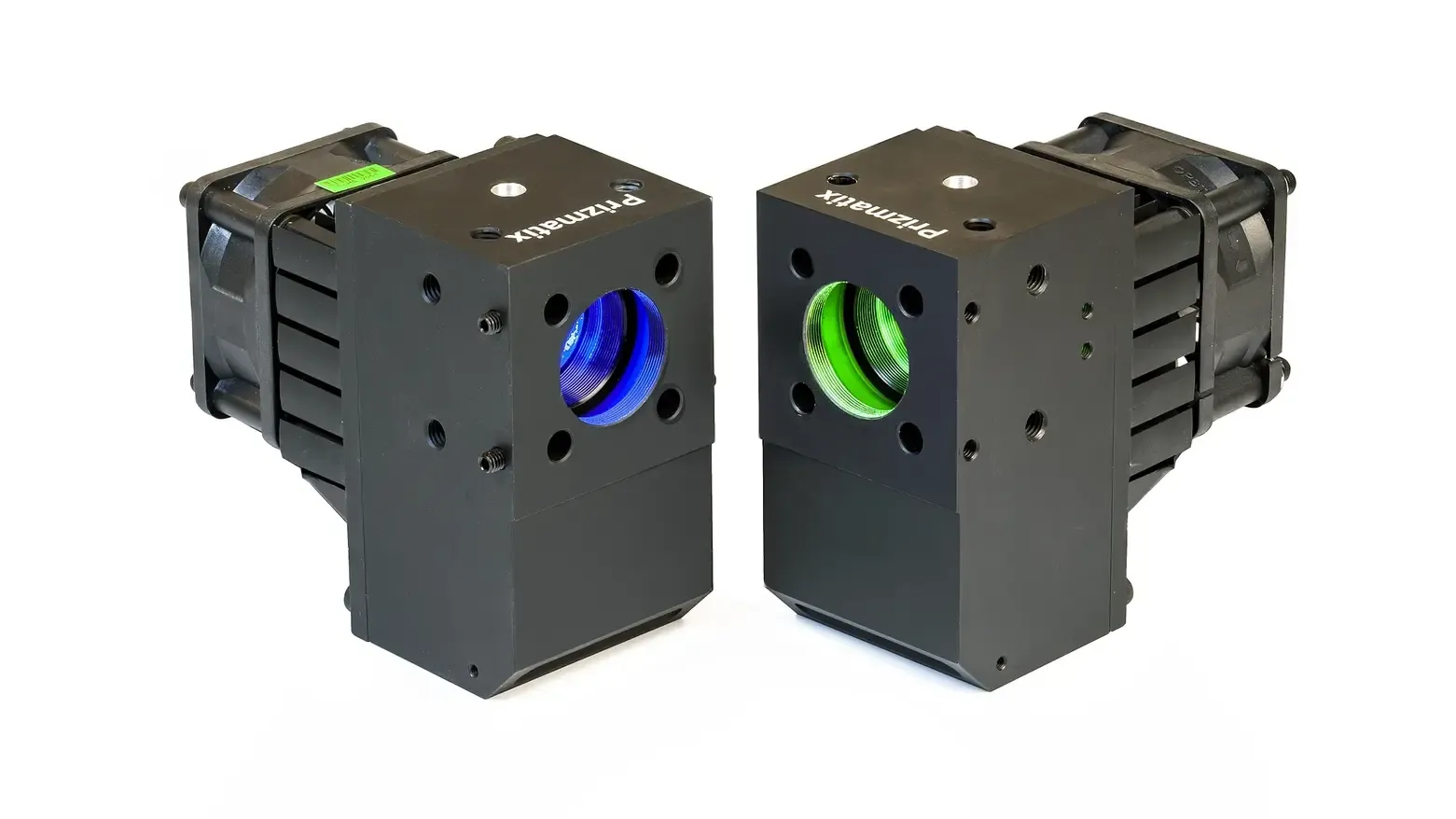

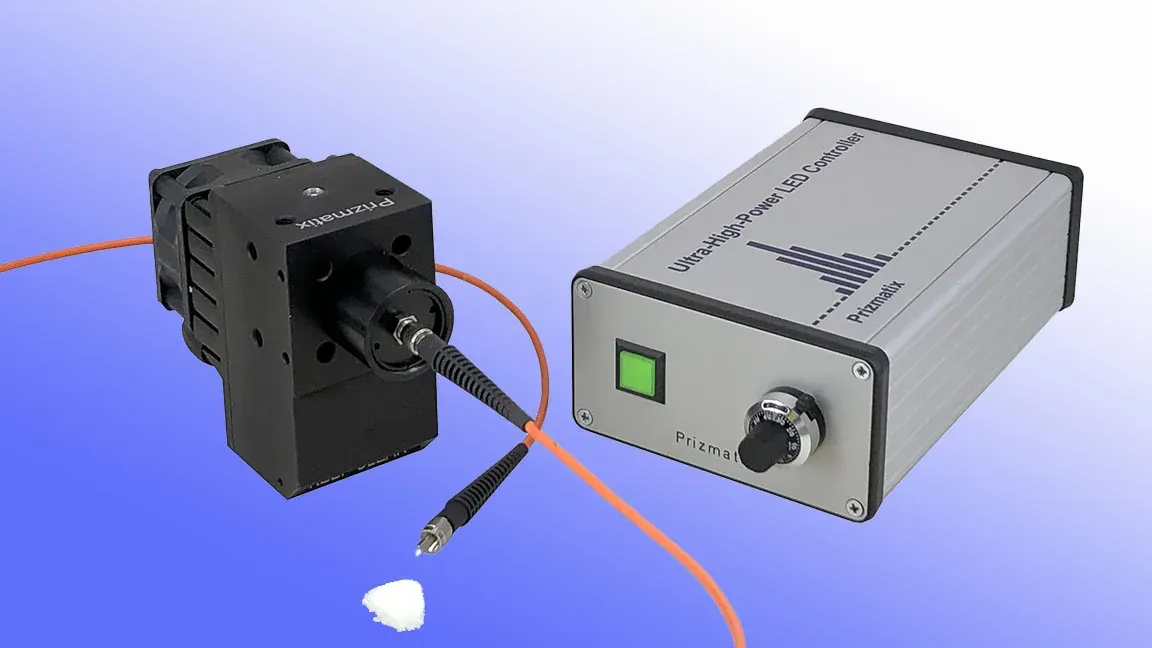

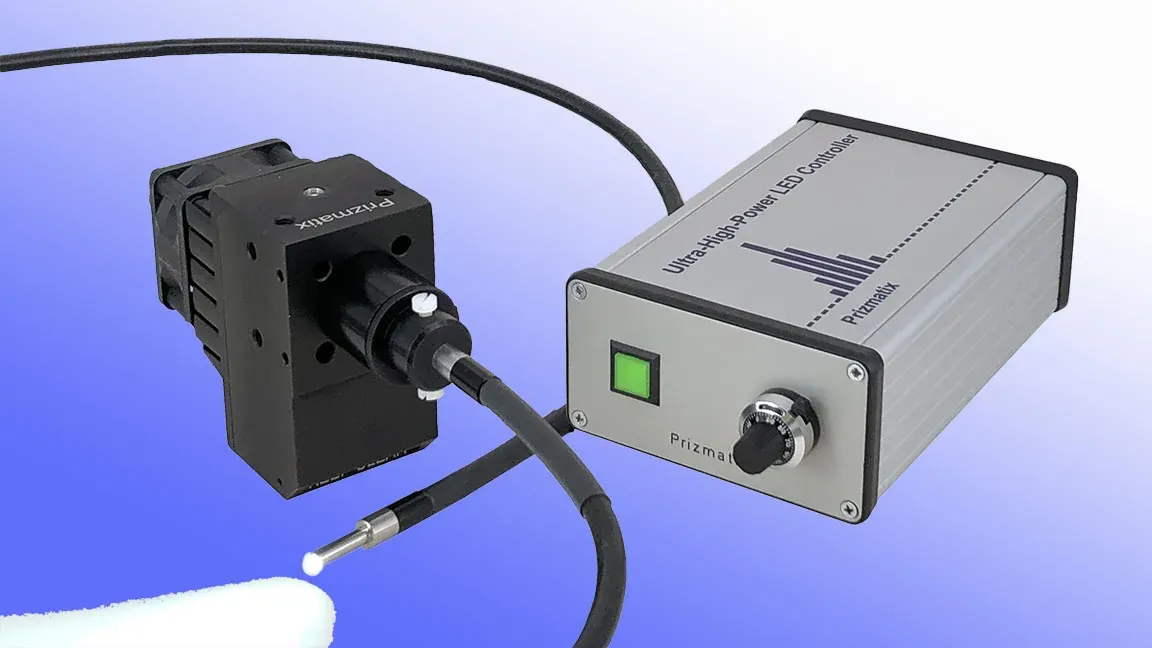

UHP-T 시리즈는 연구실 환경에서 안정적인 초고출력 LED 조명을 제공하도록 설계된 테이블형 광원입니다.

• 조사면 전체 밝기 편차가 낮은 균일도 설계
• 광출력 안정 시간이 짧아 빠르게 실험 시작 가능
• 파장 드리프트가 거의 없는 안정적인 광원
• 전용 컨트롤러를 통해 파장별 세기 조절, TTL/Analog 신호 입력, 빠른 스위칭

DI (UHP‑T‑DI)
“Discrete” 또는 “Direct Illumination” 형태로, 단일 대형 LED 칩을 사용하여 최대 총 출력(power) 에 초점이 맞춰진 모델입니다. 페트리디시, 넓은 시야illumination 등에 적합합니다.

EP (UHP‑T‑EP)
“Electrophysiology / E‑phys” 등에 적합한 모델로, LED 칩이 작고 밝기 대비 효율이 높아, 피실험체 조작이나 형광현미경 등에서 밝기(power density) 중심으로 설계되어 있습니다.

MP (UHP‑T‑MP)
“MicroPlate” 용으로 설계된 모델로, 마이크로플레이트(96웰 등)나 넓은 판형 샘플 조명에 맞춰 특수형 직사각 LED + 렌즈가 장착되어 있습니다.

LA (UHP‑T‑LA)
“LED Array” 형태로 여러 LED를 집적하여 특정 파장 영역에서 단일칩 LED로 구현이 어려운 경우 사용됩니다. 매우 높은 출력이 필요하거나 배열 형태 빛이 필요한 응용에 사용됩니다.

SR (UHP‑T‑SR)
“Super Bright” 또는 “Surface / Short‑range” 용도로, 밝기 밀도(power per mm²)가 매우 높도록 설계되어 현미경용, 광섬유 커플링용 등 좁은 영역에 집중된 조명이 필요한 경우 적합합니다.

---

UHP-T-LED Series LED 광원 어플리케이션

• 형광 현미경
• 생명과학 실험 조명
• 머신 비전 조명
• 분광 광원 시스템

---

UHP-T-LED Series Optical Specifications

Product P/N	Peak λ (nm)	Color	FWHM (nm)	Power Collimated LED (mW)	Power Lightguide 3mm (mW)	Power Lightguide 5mm (mW)
UHP-T-405-DI	404	Violet	14	5900	2100	3700
UHP-T-460-DI	456	Royal	24	5100	1900	3300
UHP-T-520-DI	525	Green	43	2000	760	1100
UHP-T-560-DI	560	Green	97	3400	1300	2100
UHP-T-625-DI	627	Red	19	2800	1200	1900
UHP-T-HCRI-DI	-	White	5700	2300	1000	1600
UHP-T-WCS-DI	-	White	6500	5100	1700	2800
UHP-T-WDH-DI	-	White	6000	3600	1450	2100
UHP-T-WDS-DI	-	White	5660	4700	1700	2600
UHP-T-WSS-DI	-	White	8500	4700	1600	2600
UHP-T-370-EP	370	UV	13	1250	520	650
UHP-T-385-EP	388	UV	13	1400	600	750
UHP-T-405-EP	401	Violet	19	3500	1700	1800
UHP-T-450-EP	450	Royal	25	2250	1400	1450
UHP-T-515-EP	516	Green	34	1250	810	830
UHP-T-520-EP	520	Green	37	1150	790	810
UHP-T-625-EP	624	Red	24	850	550	-
UHP-T-630-EP	637	Red	26	1000	650	670
UHP-T-650-EP	656	Deep Red	26	1200	650	670
UHP-T-370-LA22	372	UV	18	6000	3200	3400
UHP-T-370-LA34	371	UV	18	6400	1750	3500
UHP-T-385-LA22	387	UV	14	5500	3200	3500
UHP-T-385-LA34	386	UV	13	6300	1500	3000
UHP-T-405-LA22	403	Violet	18	5700	3300	3600
UHP-T-405-LA34	405	Violet	18	7900	2200	4000
UHP-T-430-LA21	432	Royal	19	5300	1950	3500
UHP-T-435-LA21	433	Royal	19	4600	1950	3000
UHP-T-450-LA21	454	Royal	25	4800	2500	2800
UHP-T-545-LA21	540	Green	87	3300	1200	2200
UHP-T-545-LA22	541	Green	88	4200	1700	2700
UHP-T-560-LA22	561	Green	98	3700	2100	2350
UHP-T-596-LA21	596	Yellow	19	440	250	285
UHP-T-600-LA22	599	Yellow	95	2350	1300	1500
UHP-T-630-LA21	632	Red	21	1900	700	1250
UHP-T-730-LA34	733	NIR	36	2500	670	1300
UHP-T-780-LA33	789	NIR	35	3600	920	1700
UHP-T-850-LA33	859	NIR	34	4500	1100	2000
UHP-T-940-LA33	955	NIR	52	4100	1000	1800
UHP-T-365-MP	369	UV	15	3800	970	1700
UHP-T-385-MP	390	UV	16	5000	1500	3000
UHP-T-455-MP	453	Royal	21	5000	1500	2800
UHP-T-520-MP	525	Green	43	1500	450	850
UHP-T-545-MP	544	Green	100	5300	1400	2800
UHP-T-630-MP	633	Red	19	2000	600	1100
UHP-T-730-MP	733	NIR	36	2500	500	1000
UHP-T-310-SR	310	UV	15	80	40	-
UHP-T-365-SR	371	UV	13	2000	1000	1000
UHP-T-390-SR	390	UV	13	1800	1160	1160
UHP-T-405-SR	402	Violet	17	2100	1050	1100
UHP-T-415-SR	412	Violet	20	2200	1600	1750
UHP-T-425-SR	424	Violet	27	1000	800	830
UHP-T-430-SR	431	Royal	19	3000	1800	1950
UHP-T-435-SR	433	Royal	21	2300	1750	1800
UHP-T-450-SR	450	Royal	25	2100	1100	1150
UHP-T-470-SR	469	Blue	28	1450	1000	1050
UHP-T-475-SR	474	Blue	27	1350	910	950
UHP-T-478-SR	479	Blue	34	1200	870	930
UHP-T-480-SR	480	Blue	33	900	640	700
UHP-T-488-SR	489	Cyan	33	950	660	685
UHP-T-495-SR	496	Cyan	33	840	580	610
UHP-T-520-SR	519	Green	39	660	380	400
UHP-T-525-SR	522	Green	43	500	280	300
UHP-T-545-SR	544	Green	100	1600	1100	1150
UHP-T-595-SR	594	Yellow	74	450	250	270
UHP-T-596-SR	596	Yellow	19	220	120	130
UHP-T-620-SR	626	Red	21	1250	730	800
UHP-T-630-SR	633	Red	21	950	710	760
UHP-T-670-SR	671	Deep Red	32	800	400	470
UHP-T-730-SR	731	NIR	49	1270	570	800
UHP-T-820-SR	819	NIR	32	1800	700	950
UHP-T-850-SR	858	NIR	41	1000	320	350
UHP-T-940-SR	953	NIR	79	1350	400	-
UHP-T-1000-SR	1008	SWIR	60	740	350	370
UHP-T-1060-SR	1064	SWIR	51	640	310	-
UHP-T-1140-SR	1145	SWIR	50	450	230	-
UHP-T-1200-SR	1194	SWIR	70	200	90	-
UHP-T-1335-SR	1336	SWIR	86	190	70	-
UHP-T-1460-SR	1459	SWIR	112	120	40	-
UHP-T-1550-SR	1550	SWIR	131	17	6	-
UHP-T-1630-SR	1631	SWIR	157	85	33	-
UHP-T-W50-SR	-	White	5000	1200	750	950
