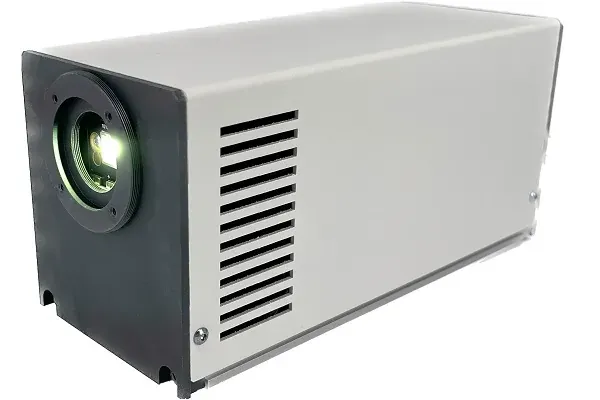

UHP-X-LED

UHP-X-LED Series 광원 제품 특징

UHP-X-LED는 고출력·고집적 광량이 필요한 실험을 위해 설계된 초고출력 LED 모듈입니다. 고밀도 LED 패키징 기술을 사용해 순간적으로 높은 조사 강도를 제공하며, 빠른 반응 특성을 기반으로 시간분해 실험이나 고감도 검출 장비에 적합합니다.

• 최고 수준의 광 출력: Pzmatix 라인업 중 가장 높은 총 광 출력(Total Power)을 제공, 최대 20,000mW급
• OEM/통합 최적화: 외부 장비에 쉽게 통합할 수 있도록 설계되었으며, 별도의 하우징 없이 모듈 형태로 제공

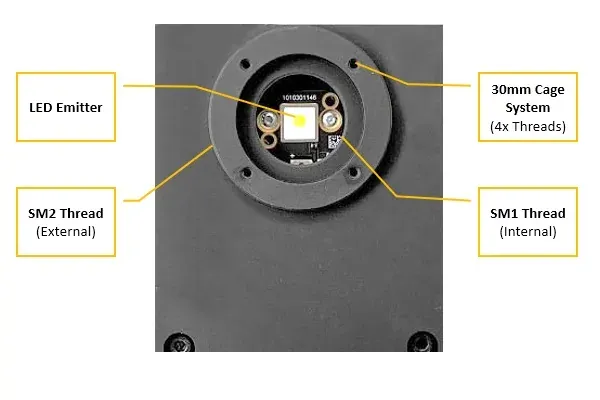

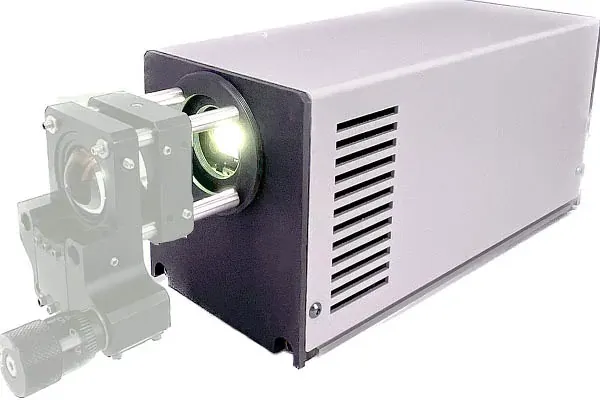

• 표준 광학 시스템 호환: Thorlabs 등의 광학 부품 표준 규격인 30mm 케이지 시스템 및 SM1 나사산(1.035"-40)과 호환되어 손쉬운 설치 및 광학계 구성이 가능
• 우수한 열 관리: 대형 히트싱크가 일체화되어 있어 고출력 사용 시에도 안정적인 온도와 출력을 유지
• 다양한 파장 선택: UV(365nm)부터 가시광선, NIR 영역까지 폭넓은 파장 옵션을 제공하며, 다양한 색온도의 백색광 모델도 선택 가능

---

UHP-X-LED Series LED 광원 어플리케이션

• 커스텀 장비 및 OEM 통합: 의료 기기, 반도체 검사 장비, 산업용 광학 측정 장비 등 고출력 LED가 필요한 맞춤형 장비의 핵심 광원
• 광학 테이블 셋업: 물리 및 화학 실험실의 광학 벤치(Optical Bench)에서 렌즈, 미러, 필터 등과 조합하여 자유롭게 광학 경로를 구성하는 데 사용
• 광 경화 (Curing) 공정: 높은 Total Power를 활용하여 넓은 면적 또는 빠른 시간 내에 UV/Visible 광 경화 공정을 수행하는 데 적용
• 대면적 조명 및 이미징: 넓은 영역을 균일하고 강력하게 비춰야 하는 대면적 형광 이미징 또는 머신 비전 시스템의 조명원으로 활용

---

UHP-X-LED Series Optical Specifications

Product P/N	Peak $\lambda$ [nm]	Centroid $\lambda$ [nm]	FWHM [nm]	Color Temp [K]	Total Power [mW]
UHP-X-365	369	372	15	-	16000
UHP-X-385	386	388	13	-	20000
UHP-X-405	404	406	14	-	20000
UHP-X-460	456	460	24	-	17000
UHP-X-520	525	528	43	-	6500
UHP-X-560	560	570	97	-	8500
UHP-X-625	627	624	19	-	9000
UHP-X-HCRI	-	-	-	5700	7000
UHP-X-WCS	-	-	-	6500	13000
UHP-X-WDH	-	-	-	6000	11000
UHP-X-WDS	-	-	-	5665	13000
UHP-X-WSS	-	-	-	8500	15000
